Привет всем!
После недавней замены передних ступиц со всеми подшипниками и сальниками появился металлический звон от колес при движении, это оказались диски тормозные, вроде все по мануалу, шпильки выбил молотком, шпильки вбил кувалдой — ерунда все это, только пресс решает все.
Ну и собственно купил сразу новые диски и колодки, да, кто будет менять диски, купите сразу пару сальников ступицы, чтоб потом не кататься в поисках ночного магазина для приобретения сальника, потому что им скорее всего при выемке ступицы придет писец как это было со мной.

По замене ничего особенного, вкратце ход действий:
— сорвал гайки крепления колеса и гайку шруса,
— поддомкратил, снял колесо,
— открутил суппорт всборе,
— при помощи монтажки и молотка извлек ступицу с диском из кулака,
— выбил шпильки крепления колеса, очистил их металлической щеткой,
— ступицу в новый диск или диск на ступицу =)
— впрессовал шпильки,
— заменил сальник наружний на новый (старый пришел в негодность после выемки),
— ступицу с диском на место,
— суппорт наместо прикрутил,
— поставил новые колодки,
— колесо, гайку привода закрутил по мурзилке, закернил её,
— спустил с домкрата и протянул гайки крепления колеса

Снятие тормозного диска также подробно показано здесь

1. Снимите колесо.

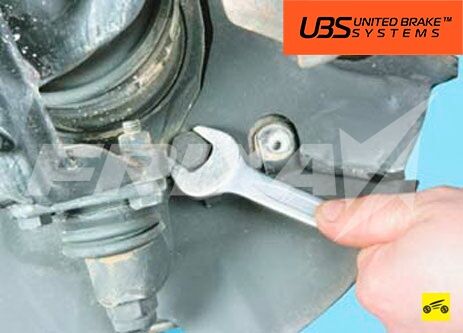

2. Выверните болт нижнего тормозного щитка.

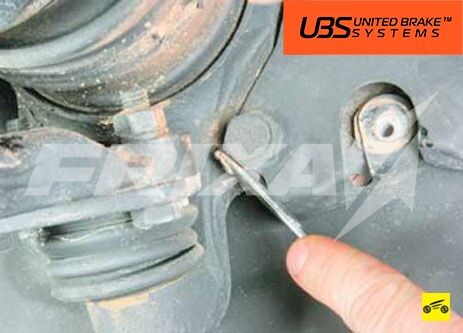

3. отвёрткой отогните стопоры винта переднего тормозного щитка.

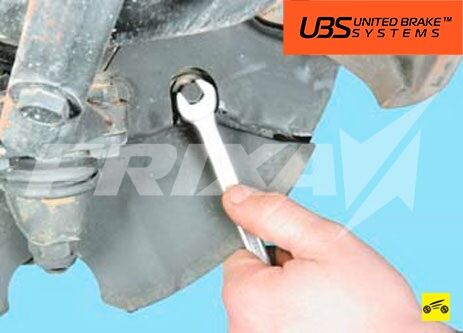

4. Выверните верхний и нижний болты и направляющей тормозных колодок.

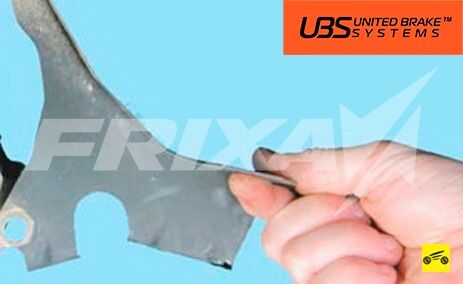

5. Снимите передний тормозной щиток.

6. Снимите передний суппорт в сборе.

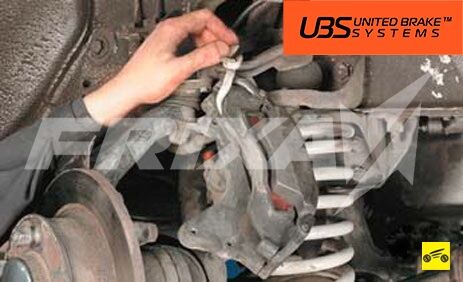

7. . и подвесьте его на верёвке, или проволоке, при этом соблюдайте осторожность чтобы не перекрутить и не перетянуть тормозные шланги.

8. Снимите защитный колпак ступицы.

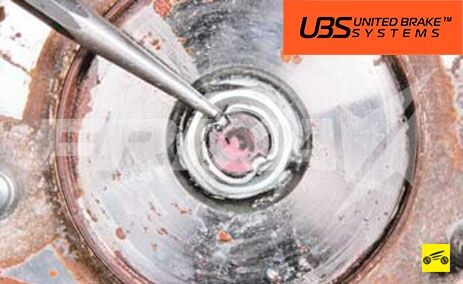

9. Расконтрите гайку ступицы.

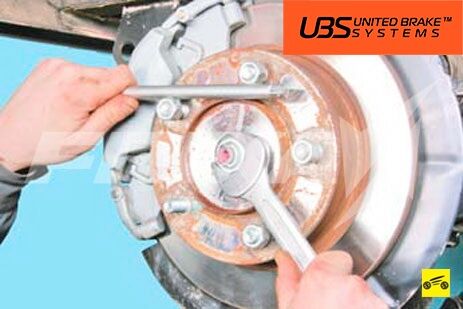

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку (на «27»).

11. Снимите гайку с конусной втулкой.

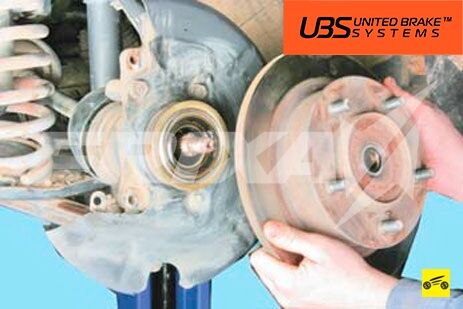

12. Снимите тормозной диск в сборе со ступицей.

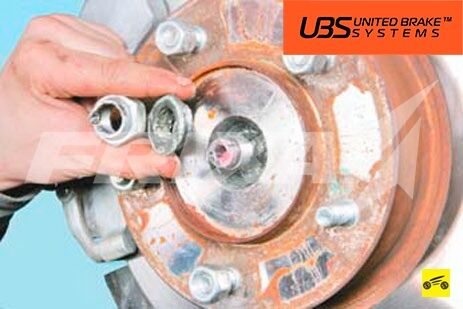

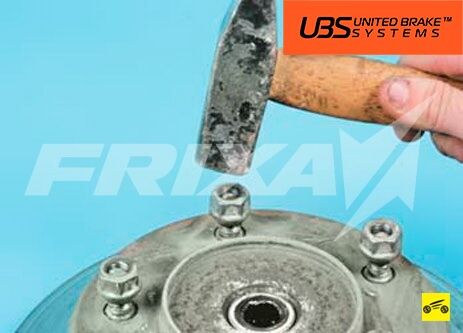

13. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

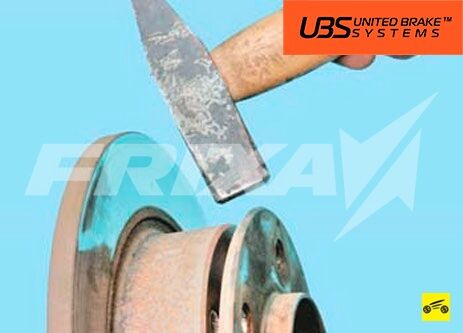

14. Ударами молотка по краю ступицы.

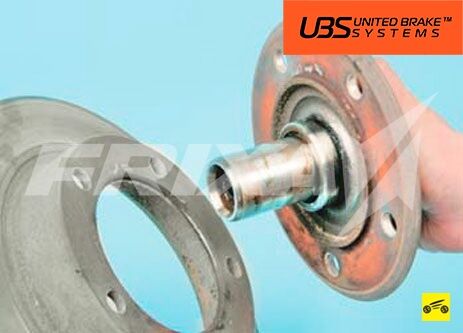

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.

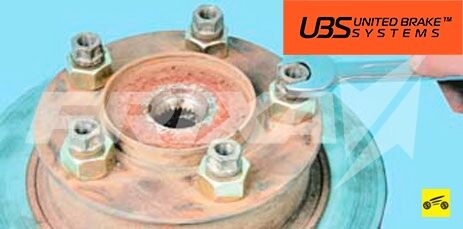

Для запрессовки шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (например, можно использовать гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Лада 4×4 2121 Нива

Чтобы чувствовать себя на дороге в полной безопасности, прежде всего, необходимо быть уверенным в абсолютной исправности тормозной системы автомобиля. Это означает возможность быстрого торможения и быстрой остановки без потери управления.

У каждой детали автомобиля есть определенный ресурс, после которого она подлежит замене.

ВАЗ 2101-2107 (классика) — 9,0 мм
ВАЗ 2108-21099 — 10,8 мм
ВАЗ 2121-21213 (Нива) — 10,8 мм
ВАЗ 1111 «Ока» — 8,0 мм
ВАЗ 2110-2112 — 18 мм

Если Вы не уверены, что справитесь с заменой самостоятельно, то лучше доверить это дело профессионалам.

Необходимо постоянно следить за состоянием тормозной системы, основными элементами которой являются тормозные диски, а все работы по её обслуживанию доверять только тем людям, которые обладают профессиональными навыками в этом деле.

Важно: замена тормозных дисков обязательно должна производиться парно, при этом тормозные колодки, представляющие собой критические элементы безопасности, также заменяются на новые. Все работы по замене тормозных дисков должны проводиться строго по инструкции. В случае нарушения инструкции, продавец снимает с себя все гарантийные обязательства.

Снятие старых и установка новых тормозных дисков
1. После того, как обеспечена надёжная устойчивость автомобиля, снимите колесо.

2. Демонтируйте старые тормозные колодки и, используя специальное приспособление, отожмите поршень так, чтобы освободить место для новых колодок. Бывшие в употреблении тормозные колодки недопустимо использовать с новыми дисками и их необходимо утилизировать.

3. Снимите раму тормоза вместе с креплением, не отсоединяя тормозной шланг, и установите её таким образом, чтобы она не повисла на шланге. Снимите изношенный тормозной диск.

4. Поверхность ступицы колеса необходимо тщательно очистить с помощью щётки и подходящих спиртовых растворителей от задиров, ржавчины, грязи. Зачастую, именно грязная поверхность ступицы вызывает биения, вибрацию тормозов. Грязная ступица и вызванная этим вибрация тормозов, не может считаться дефектом тормозных дисков.

5. Обязательно проконтролируйте биение ступицы. Делать это нужно с помощью специального приспособления. Допускается биение не более 0-0,1 мм. Если Вами установлено, что биение превышает эту величину, то дальнейшие работы по замене тормозных дисков приостанавливаются с тем, чтобы отремонтировать ступицу.

6. Перед тем, как устанавливать диски, тщательно удалите с них консервативное покрытие подходящим растворителем. Установите тормозные диски

7. До того, как будет установлено колесо, проконтролируйте биение тормозного диска. Если все операции выполнены верно и аккуратно, величина биения будет не больше допустимой (0,15 мм). См. рис. 4. Большее по величине биение приводит к вибрациям при торможении и увеличенному ходу педали тормоза.

8. Установите обратно тормозные колодки (лучше новые) таким же образом, как снимали, и прикрутите колесо на свое место.

ВНИМАНИЕ! В первое время, пока тормозные колодки не притрутся к диску, а это примерно при пробеге до 500 км, нельзя тормозить слишком резко. В противном случае могут возникнуть локальные зоны перегрева и деформация

Замена переднего тормозного диска ваз 21213

Замена переднего тормозного диска

Снятие тормозного диска также подробно показано здесь

1. Снимите колесо.

2. Выверните болт нижнего тормозного щитка.

3. отвёрткой отогните стопоры винта переднего тормозного щитка.

4. Выверните верхний и нижний болты и направляющей тормозных колодок.

5. Снимите передний тормозной щиток.

6. Снимите передний суппорт в сборе.

7. . и подвесьте его на верёвке, или проволоке, при этом соблюдайте осторожность чтобы не перекрутить и не перетянуть тормозные шланги.

8. Снимите защитный колпак ступицы.

9. Расконтрите гайку ступицы.

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку (на «27»).

11. Снимите гайку с конусной втулкой.

12. Снимите тормозной диск в сборе со ступицей.

13. Наверните гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

14. Ударами молотка по краю ступицы.

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите от ржавчины и окалины привалочные поверхности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет биение диска и вибрации при торможении.

Для запрессовки шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (например, можно использовать гайки большего размера) и равномерно затягивайте крест-накрест до полной запрессовки шпилек в диск и ступицу.

Читайте также  Замена контактов трамблера ваз 2106 видео

Видео

20.8. Разборка переднего тормозного механизма

Вывешиваем и снимаем переднее колесо.

Головкой «на 10» отворачиваем болт крепления направляющих кронштейнов шлангов…

…и снимаем направляющие.

Головкой «на 14» отворачиваем перепускной болт тормозного шланга одного контура.

Отводим шланг с перепускным болтом.

Штуцер шланга с двух сторон уплотнен медными шайбами.

Аналогично отсоединяем тормозной шланг другого контура.

Снимаем блок цилиндров с суппортом тормоза (см. Замена передних тормозных колодок).

Вынимаем тормозные колодки.

Зажав суппорт тормоза в тиски с накладками губок из мягкого металла, выколоткой страгиваем фиксатор блока цилиндров.

Одновременно утапливаем фиксатор блока цилиндров стержнем диаметром 3–4 мм и, ударяя молотком с пластмассовым бойком по блоку цилиндров, начинаем сдвигать блок по направляющим суппорта тормоза.

Сдвинув блок цилиндров на 1,5–2,0 мм, вынимаем стержень.
Молотком с пластмассовым бойком или киянкой выбиваем блок цилиндров из направляющих суппорта.

Блок цилиндров и суппорт тормоза.

Вынимаем фиксатор и его пружину из гнезда блока тормозных цилиндров.

Фиксатор входит в отверстие суппорта и ограничивает перемещения блока цилиндров.

Сборку и установку переднего тормозного механизма проводим в обратной последовательности.

Для облегчения сборки снимаем напильником фаски с направляющих блока цилиндров.

Утопив фиксатор в гнездо блока, вставляем блок в пазы суппорта.
Молотком с пластмассовым бойком забиваем блок цилиндров, пока фиксатор не войдет в отверстие суппорта.
Для снятия направляющей колодок…

…снимаем верхний прижимной рычаг аналогично нижнему рычагу (см. Замена передних тормозных колодок).

Головкой «на 10» отворачиваем болт крепления переднего кожуха к направляющей колодок.

Зубилом расконтриваем два болта крепления направляющей колодок к поворотному кулаку.

Ключом «на 17» отворачиваем нижний болт.

Верхний болт удобнее отвернуть головкой.

Снимаем передний кожух…

…и направляющую колодок.

Демонтировать тормозной диск и его защитный кожух можно только после снятия ступицы (см. Замена подшипников ступицы).
При затяжке перепускных болтов обратите внимание, что положение тормозных шлангов определяют направляющие кронштейны.
Сборку проводим в обратной последовательности и прокачиваем тормозную систему (cм. Прокачка тормозов).

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Замена тормозных дисков своими силами

Итак, прежде чем приступить к выполнению работы по замене тормозных дисков переднего колеса на автомобиле ВАЗ 2121 Нива, сначала давайте рассмотрим, какой инструмент потребуется для этого ремонта:

  1. Домкрат
  2. Балонный ключ
  3. Длинный вороток с головкой на 32
  4. Накидной на 13
  5. Плоская отвертка
  6. Пассатижи

Порядок выполнения работы по замене тормозных дисков на Ниве:

Сначала поддомкрачиваем автомобиль и откручиваем все 5 гаек крепления колеса:

Затем необходимо будет извлечь тормозные колодки. Для этого понадобятся плоскогубцы, чтобы вынуть шплинт из штока фиксатора:

И опять же плоскогубцами вытягиваем шток наружу, чтобы извлечь фиксирующую пластину суппорта. После этого поднимаем суппорт вверх и извлекаем колодки:

Затем берем ключ на 13 и откручиваем два болта, которые крепят скобу, предварительно побрызгав на них смазкой WD-40.

И снимаем скобу с тормозного диска легким движением руки, так как больше ее ничего не держит.

Прежде, чем приступать к ступичной гайке, сначала поддеваем отверткой защитный хромированный колпак, можно даже это сделать легкими ударами молотка в торец:

Теперь берем вороток и головку и откручиваем гайку ступицы, как показано на фото ниже:

И после этого беспрепятственно вынимаем тормозной диск вместе со ступицей из посадочного места со шруса:

Далее, можно выбить шпильки с наружной стороны во внутреннюю легким постукиванием через деревянную проставку и отсоединить тормозной диск от ступицы. Чтобы его заменить, берем новый и порядок установки должен быть обратным порядку снятия всех деталей.

Руководства по ремонту Нива: замена тормозного диска

Вам потребуются: ключи «на 10», «на 14», «на 17», «на 27» (желательно головка с прочным воротком), пассатижи, выколотка, отвертка, зубило, молоток.

1. Снимите колесо.

2. Выверните болт крепления нижнего тормозного щита.

3. Зубилом отогните стопорные усики переднего тормозного щита.

4. Выверните верхний и нижний болты крепления переднего тормозного щита и направляющей тормозных колодок.

5. Снимите передний тормозной щит.

6. Снимите суппорт тормозного механизма в сборе с направляющей…

7. …и подвесьте на проволоке, при этом следите, чтобы тормозные шланги не перекручивались и не были сильно натянуты.

8. Снимите защитный колпак ступицы.

9. Расконтрите гайку ступицы.

10. Удерживая ступицу подходящим воротком от проворачивания, отверните гайку.

11. Снимите гайку с конусной втулкой.

12. Снимите тормозной диск в сборе со ступицей.

13. Навинтите гайки на шпильки, чтобы не испортить резьбу шпилек, и выбейте шпильки.

14. Ударами молотка по краю ступицы.

15. . разъедините ступицу и тормозной диск.

16. Установите новый тормозной диск и снятые детали в порядке, обратном снятию. При этом не забудьте законтрить болты крепления направляющей колодок, загнув стопорные усики кожуха.

Перед установкой диска тщательно очистите
от ржавчины и окалины привалочные поверх6
ности ступицы и диска, так как даже малейшая частица, зажатая между ними, вызовет
биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ

Для обратной запрессовки ранее выпрессованых шпилек можно воспользоваться гайками крепления колеса. Навинтите их на концы шпилек через проставки (можно использовать в качестве проставок гайки большего
размера) и равномерно затягивайте крест накрест до полной запрессовки шпилек
в диск и ступицу.

Замена переднего тормозного диска ваз 21213

Тормозной механизм переднего колеса

2 – тормозные колодки;

3 – прижимной рычаг суппорта;

4 – защитный кожух;

5 – ось прижимного рычага;

6 – направляющая колодок;

7 – суппорт тормоза;

8 – тормозной диск;

9 – штуцеры для удаления воздуха;

6.6.1. Очистка

Прежде чем приступить к ремонту тормозов, тщательно промойте их теплой водой с моющими средствами и немедленно высушите струей сжатого воздуха.

Предупреждение
Применение бензина, дизельного топлива, трихлорэтилена или каких-либо других минеральных растворителей при очистке тормозов недопустимо, так как вызывает повреждение уплотнителей цилиндров.

6.6.2. Снятие и установка передних тормозов

Снятие переднего тормоза

Стрелками показаны болты, отвертываемые для снятия тормоза.

Снятие и установка

1. Поднимите переднюю часть автомобиля, установите его на подставки и снимите колесо.
2. Снимите направляющие кронштейны шлангов. Отверните перепускные болты, отсоедините от блока цилиндров шланги 10 (см. рис. Тормозной механизм переднего колеса), не допуская при этом попадания грязи в полости цилиндров. Заглушите входные отверстия блока цилиндров и шлангов.
3. Разогнув края защитного кожуха переднего тормоза, отверните болты крепления тормоза к поворотному кулаку и снимите тормоз в сборе.
4. Установка переднего тормоза проводится в последовательности, обратной снятию.
5. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему, чтобы удалить воздух из гидравлического привода.

6.6.3. Разборка и сборка передних тормозов

Детали переднего тормоза

1. Выньте шплинты, затем оси 5 (см. рис. Тормозной механизм переднего колеса), придерживая прижимные рычаги 3, чтобы не выскочили пружины. Снимите прижимные рычаги и их пружины, а затем суппорт 7 в сборе с блоком 1. Снимите тормозные колодки 2.
2. Выньте блок цилиндров 1 из пазов суппорта, разводя для этого пазы суппорта до 118,5 мм и нажав при этом на фиксатор 12. Снимите с цилиндров пылезащитные колпачки 3 (см. рис. Детали переднего тормоза).
3. Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндров при сборке смазывайте тормозной жидкостью, а под защитные колпачки закладывайте смазку ДТ-1.

Читайте также  Замена шруса на Ниве 2121 своими руками — инструкция как поменять внутренний и наружный шрус автомобиля Нива 4х4

6.6.4. Проверка деталей

Внимательно проверьте все детали, промыв их предварительно теплой водой с моющим средством и высушив струей сжатого воздуха.

Если на поршнях и на зеркале цилиндров обнаружены следы износа или заеданий, то замените блок цилиндров новым в комплекте с поршнями.

Предупреждение
Во всех случаях, когда поршень вынимается из цилиндра, рекомендуется заменять уплотнительные кольца в канавках блока цилиндров и пылезащитный колпачок, что необходимо для удовлетворительной работы системы.

ВАЗ-21213 (Нива). Проверка биения тормозного диска

3 – тормозной диск

Наибольшее допустимое биение по индикатору – 0,15 мм; если биение больше, то нужно прошлифовать диск, но окончательная толщина диска после шлифования не должна быть менее 9,5 мм. При повреждении или очень глубоких рисках, а также при износе, превышающем 1 мм на каждую сторону, замените диск новым.

ВАЗ-21213 (Нива). Замена тормозных колодок

2 – направляющая колодок;

3 – тормозной диск;

4 – тормозные шланги;

5 – блок цилиндров (в сборе с суппортом)

Колодки необходимо менять одновременно на правом и на левом тормозах.

1. Расшплинтуйте ось верхнего прижимного рычага, выньте ее и снимите рычаг; снимите суппорт в сборе и выньте изношенные колодки из пазов направляющей.
2. Осторожно утопите поршни в цилиндрах до упора, следя за тем, чтобы не выплескивалась жидкость из бачка главного цилиндра, и установите новые тормозные колодки в пазы направляющей.
3. Подведя нижний направляющий скос на суппорте под нижний прижимной рычаг, прижмите суппорт к колодкам, вставьте ось рычага головкой со стороны колеса и зашплинтуйте ее.

НИВА КЛУБ

International Niva Club

  • Список форумовАвто — ТехникаТехнический раздел Lada NIVA Legend (Лада 4х4 Нива)Ходовая часть
  • Поиск
  • Ссылки
    • Темы без ответов
    • Активные темы
    • Поиск
    • Интернет-магазин «НИВА ШОП»

    Замена ступичных подшипников и тормозных дисков

    Замена ступичных подшипников и тормозных дисков

    Сообщение muzolya » 20 мар 2010, 16:02

    Всем снова привет)

    Буду менять Тор. Диски.

    1 — Подскажите какие трудности и проблемы могут возникнуть ?

    2 — Нужно ли будет трогать ступичный подшипник ?

    Re: Менянем тормозные диски.

    Сообщение ALK » 20 мар 2010, 21:50

    замена подшипников.. обрати внимание, что диск просто сбивают со ступицы. т.е. если ступичную гайку не откручивать, то сбить с болтов диск можно. однако ж я не утверждаю, что надо делать именно так

    Кто знает что творится за забором зоопарка? ©

    Re: Менянем тормозные диски.

    Сообщение muzolya » 20 мар 2010, 22:38

    Re: Менянем тормозные диски.

    Сообщение Suicide » 21 мар 2010, 00:37

    Re: Менянем тормозные диски.

    Сообщение ALK » 21 мар 2010, 00:42

    Кто знает что творится за забором зоопарка? ©

    Re: Менянем тормозные диски.

    Сообщение muzolya » 21 мар 2010, 02:06

    Re: Менянем тормозные диски.

    Сообщение Suicide » 21 мар 2010, 02:57

    Там болтики конусные. Выбить внутрь диска можно. А вот пропихнуть оттуда нед =)
    Хотя если ОЧЕНЬ постаратся, чтобы ни один не провалился..

    Например стянуть его сьемником аля для тормозных барабанов, потом акуратно надеть на место новый и запресовать гайками.

    Если попробывать не разбирая то да.

    А так, тебе ставить машину на подпорки, откручивать шаровые и рулевые тяги, гайку ступицы, вынимать кулак, ступицу, шрус, выбивать диск.. собирать все обратно и решулировать подшипники..

    Re: Менянем тормозные диски.

    Сообщение Pilot » 21 мар 2010, 03:12

    Re: Менянем тормозные диски.

    Сообщение Suicide » 21 мар 2010, 03:17

    Re: Менянем тормозные диски.

    Сообщение Captain » 21 мар 2010, 04:38

    Re: Менянем тормозные диски.

    Сообщение muzolya » 21 мар 2010, 04:47

    Re: Менянем тормозные диски.

    Сообщение Captain » 21 мар 2010, 04:58

    Re: Менянем тормозные диски.

    Сообщение Suicide » 21 мар 2010, 05:28

    Re: Менянем тормозные диски.

    Сообщение Жора » 21 мар 2010, 13:23

    Re: Менянем тормозные диски.

    Сообщение Pilot » 21 мар 2010, 14:36

    Suicide
    1 гайка которая всегда откручивается или 3 вечно закисасающих болта, которые приходится через раз новые ставить.
    Captain
    Не очень удобно крутить болты те. Ну мне во всяком случае. А так головкой высокой и норм. Опять же таки, они контрятся подгибанием пластины. А тут делов то 1 минута лишняя.

    Suicide
    Жора
    Я же написал, кувалдочкой по рычагу. Удара со 2-3 полюбому выскакивает. Шаровую не трогаем вабще!

    ЗЫ: 2 года работы в сервисе учит все делать быстро, а не ой! со всякими гаечками, шайбами и гроверами диаметром 8 мм.

    Re: Менянем тормозные диски.

    Сообщение Portada » 21 мар 2010, 14:40
