Электрокорректор фар на ваз. как переделать и установить электрокорректор фар на классике (ваз 2104, 05,07)

Электрокорректор фар на ВАЗ

В этой статье хочу рассказать о том, как заменить гидрокорректор фар ВАЗ 2105 (2104, 2107) на электрокорректор.

Итак, я пытался переделать фары (сейчас стоит линза G5, у нее слабоват дальний свет), я запихал в них рефлектор и линзу от Ланоса (это для дальнего света), после переделок у меня остались корректоры от Ланоса, которые я планировал пристроить в тюнинговые фары. Довольно прикольная вещь, подключил переменный резистор на 1 кОм, а к каждому выводу транзистора по резистору и всё, столь простая схема готова.

Но, к сожалению, переделка фар зашла в тупик, тогда мне сильно захотелось корректоры от Ланоса установить в родные фары, в одном гидро потекла жидкость. По креплениям там все просто, корпус фары нужно подпилить, ход штока таких корректоров составляет всего 5 мм., а на наших автомобилях гидро ход почти 10 мм.

Подбор электрокорректоров

Пришлось довольно долго покопаться в интернете, тогда обратил внимание на электрокорректоры от ВАЗ 2109 и 2110, но у первого ход штока 6 мм, а у второго 3,6 мм. Мне не понравилось, хоть я и вычитал в интернете, что в делителе блока управления есть возможность подобрать резисторы, и тем самым, есть возможность подогнать крайние положения штока в необходимый диапазон.

Позже нашел информацию об установке электрокорректоров от ГАЗели и Волги. Вылет и ход штока у них то что надо, но комплектом нигде не купить. Моторы продаются отдельно, каталожный номер — ЭПК02, цена — 825 рублей, блоки управления тоже отдельно — БУК02-01, цена — 950 рублей. Вот кабели отдельно найти не получится, так как в Волге они заложены в штатную проводку. Поискал еще и нашёл готовый установочный комплект с кабелями, но подходит он только для ВАЗ 2109 и 2110 — 110308141101031, цена — 10 000 рублей.

А теперь посчитаем: моторы и блок от Волги, в сумме составили примерно 1775 рублей. Вам там ничего переделывать не придется, но нужно будет докупить колодки и провод, а это дополнительные затраты. Готовый комплект для 2109-2110 стоит 2000 рублей, но есть риск, что настроить не получится. Я подумал и заказал комплект для 2109, заказал его только из-за хода штока (6 мм), правда, вылет на 4 мм меньше, чем нам нужно. Как получил посылку, разочаровался, а потому, что прислали мне комплект для 2110. Расстроился конечно же, но руки не опустил.

В характеристиках указывается вылет и ход штока.

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность. После, удалил завальцовку на блоке управления при помощи сверла на «6». Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь.

Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответствуют характеристикам гидро.

Максимальный вылет штока около 38 мм.

Минимальный вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на «2», просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери. Сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте, выступила над корпусом, что немного портило вид.

Всё работает. Единственный минус — это скорость, с которой моторы перемещают отражатели. Она слишком мала и это непривычно после гидро. После установки необходимо отрегулировать фары. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал.

Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Электрокорректор фар на ВАЗ

Электрокорректор фар на ВАЗ

В этой статье хочу рассказать о том, как заменить гидрокорректор фар ВАЗ 2105 (2104,2107) на электрокорректор.

Итак, я пытался переделать фары (сейчас стоит линза G5, у этой линзы слабоват дальний свет), я запихал в них рефлетор и линзу от Ланоса (это для дальнего света), после переделок у меня остались корректоры от Ланоса, которые я планировал пристроить в тюнинговые фары. Довольно прикольная вещь, подключил переменный резистор на 1 КОм, а к каждому выводу транзистора по резистору и всё, столь простая схема готова. Но, к сожалению, переделка фар зашла в тупик, тогда мне сильно захотелось корректоры от Ланоса установить в родные фары, в одном гидро потекла жидкость. По креплениям там все просто, корпус фары нужно подпилить, ход штока таких корректоров составляет всего 5 мм., а на наших автомобилях гидро ход почти 10 мм. Пришлось довольно долго покопаться в интернете, тогда обратил внимание на электрокорректоры от ВАЗ 2109 и 2110, но у первого ход штока 6 мм, а у второго 3,6 мм. Мне не понравилось, хоть я и вычитал в интернете, что в делителе блока управления есть возможность подобрать резисторы, и тем самым, есть возможность подогнать крайние положения штока в необходимый диапазон. Позже в интернете нашел информацию о установке электрокорректоров от ГАЗели и Волги. Вылет и ход штока у них то что надо, но комплектом нигде не купить. Моторы продаются отдельно cartuz.com.ua/detail/getonedetail/0537156.html, блоки управления тоже отдельно, cartuz.com.ua/detail/getonedetail/0537195.html. Вот кабели отдельно найти не получится, так как в Волге они заложены в штатную проводку. Поискал еще и нашёл готовый установочный комплект с кабелями, но подходит он только для ВАЗ 2109 и 2110 avto-elektro.com.ua/catalog/29/.

А теперь посчитаем: моторы и блок от Волги, в сумме составили примерно 460 гривен. Вам там ничего переделывать не придется, но нужно будет докупить колодки и провод, а это дополнительные затраты. Готовый комплект для 2109-2110 стоит 370 гривен, но есть риск, что настроить не получится. Я подумал и заказал комплект для 2109, заказал его только из-за хода штока (6 мм), правда, вылет на 4 мм меньше, чем нам нужно. Как получил посылку, разочаровался, а потому, что прислали мне комплект для 2110. Расстроился конечно же, но руки не опустил.

В характеристиках указывается вылет и ход штока.

И так, первым делом, проверил на работоспособность, после, удалил завальцовку на блоке управления при помощи сверла на 6. Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь. Методом подбора я заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 КОм был заменен на 1 КОм (максимальный вылет), а резистор на 2,45 КОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответсвуют характеристикам гидро.

Макс вылет штока около 38 мм.

Мин вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на 2, просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери, сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте выступила над корпусом, что немного портило вид.

Всё работает, единственный минус — это скорость, с которой моторы перемещают отражатели, она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал. Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управлени.

Слишком сложновато для такой мелочи,кажется)

Электрокорректор фар на ВАЗ

В этой статье хочу рассказать о том, как заменить гидрокорректор фар ВАЗ 2105 (2104, 2107) на электрокорректор.

Итак, я пытался переделать фары (сейчас стоит линза G5, у нее слабоват дальний свет), я запихал в них рефлектор и линзу от Ланоса (это для дальнего света), после переделок у меня остались корректоры от Ланоса, которые я планировал пристроить в тюнинговые фары. Довольно прикольная вещь, подключил переменный резистор на 1 кОм, а к каждому выводу транзистора по резистору и всё, столь простая схема готова.

Но, к сожалению, переделка фар зашла в тупик, тогда мне сильно захотелось корректоры от Ланоса установить в родные фары, в одном гидро потекла жидкость. По креплениям там все просто, корпус фары нужно подпилить, ход штока таких корректоров составляет всего 5 мм., а на наших автомобилях гидро ход почти 10 мм.

Подбор электрокорректоров

Пришлось довольно долго покопаться в интернете, тогда обратил внимание на электрокорректоры от ВАЗ 2109 и 2110, но у первого ход штока 6 мм, а у второго 3,6 мм. Мне не понравилось, хоть я и вычитал в интернете, что в делителе блока управления есть возможность подобрать резисторы, и тем самым, есть возможность подогнать крайние положения штока в необходимый диапазон.

Позже нашел информацию об установке электрокорректоров от ГАЗели и Волги. Вылет и ход штока у них то что надо, но комплектом нигде не купить. Моторы продаются отдельно cartuz.com.ua/detail/get_one_detail/0537156.html, блоки управления тоже отдельно, cartuz.com.ua/detail/get_one_detail/0537195.html. Вот кабели отдельно найти не получится, так как в Волге они заложены в штатную проводку. Поискал еще и нашёл готовый установочный комплект с кабелями, но подходит он только для ВАЗ 2109 и 2110 avto-elektro.com.ua/catalog/29/.

А теперь посчитаем: моторы и блок от Волги, в сумме составили примерно 460 гривен (по курсу рубля — приблизительно 1260 р). Вам там ничего переделывать не придется, но нужно будет докупить колодки и провод, а это дополнительные затраты. Готовый комплект для 2109-2110 стоит 370 гривен (по курсу рубля — приблизительно 1100 р), но есть риск, что настроить не получится. Я подумал и заказал комплект для 2109, заказал его только из-за хода штока (6 мм), правда, вылет на 4 мм меньше, чем нам нужно. Как получил посылку, разочаровался, а потому, что прислали мне комплект для 2110. Расстроился конечно же, но руки не опустил.

В характеристиках указывается вылет и ход штока.

Установка электрокорректора фар

И так, первым делом, проверил на работоспособность. После, удалил завальцовку на блоке управления при помощи сверла на «6». Снял крышечку с регулятором, подобрался к плате с резисторами.

Заменяемые резисторы в делителе.

Это делитель напряжения. Его можно назвать переменным резистором, но с фиксированными положениями. Изначально меня расстраивало количество положений, их всего 12. Но когда мною был вскрыт корпус, я обнаружил ограничительное кольцо, это кольцо можно крутить сколько хочешь.

Методом подбора заменил крайние резисторы на резисторы нужного номинала, максимальный вылет штока, я подогнал до 38 мм (оставил 2 мм в запасе, так что шестерни редуктора пострадать не должны), а так же ход штока в пределах 10 мм. На фото видно, что резистор на 3,92 кОм был заменен на 1 кОм (максимальный вылет), а резистор на 2,45 кОм заменен на 800 Ом (минимальный вылет). SMD резисторов необходимой мощности не нашел, поэтому пустил в ход пошли советские.

Но не смотря ни на что, характеристики электрокорректора полностью соответствуют характеристикам гидро.

Максимальный вылет штока около 38 мм.

Минимальный вылет штока около 28 мм

После регулятор поставил на место, нужное положение кольца ограничителя подобрал таким образом, что, количество положений увеличилось до 15. Работая сверлом на «2», просверлил отверстия в корпусе блока управления и зажал крышку шурупами.

Корректор установился как родной, единственное, пришлось перекручивать его разъёмом к водительской двери. Сделал это для того, что бы приборная панель уместилась. Кабели я пустил через резиновую заглушку, в которой раньше находились шланги гидрокорректора. Кабелей вполне хватило, ещё даже лишнего немного осталось. Ручку установил от родного гидро, так как та, что шла в комплекте, выступила над корпусом, что немного портило вид.

Всё работает. Единственный минус — это скорость, с которой моторы перемещают отражатели. Она слишком мала и это непривычно после гидро. Я надеюсь на то, что эта инструкция окажется полезной и пригодится кому-то. Добавлю, что в голове присутствовала мысль использовать электрокорректоры Hella, которые похожи на вид на Ланосовские. Но точной информации я не нашел, поэтому рисковать не стал.

Эти корректоры хороши тем, что, как и у Ланоса, управляющая схема располагается в самом корректоре. Потратится, придется только на провод и резиторы. В том случае, если из строя выйдет корректор, его достаточно просто заменить. Ну а в том случае, если у Вас стоят корректоры от ВАЗ 2110 придётся искать б/у мотор или сменить на волговские, при замене придется перепаять блок управления.

Гидрокорректор фар на ВАЗ 2104-07

Гидрокорректор фар на ВАЗ 2104-07

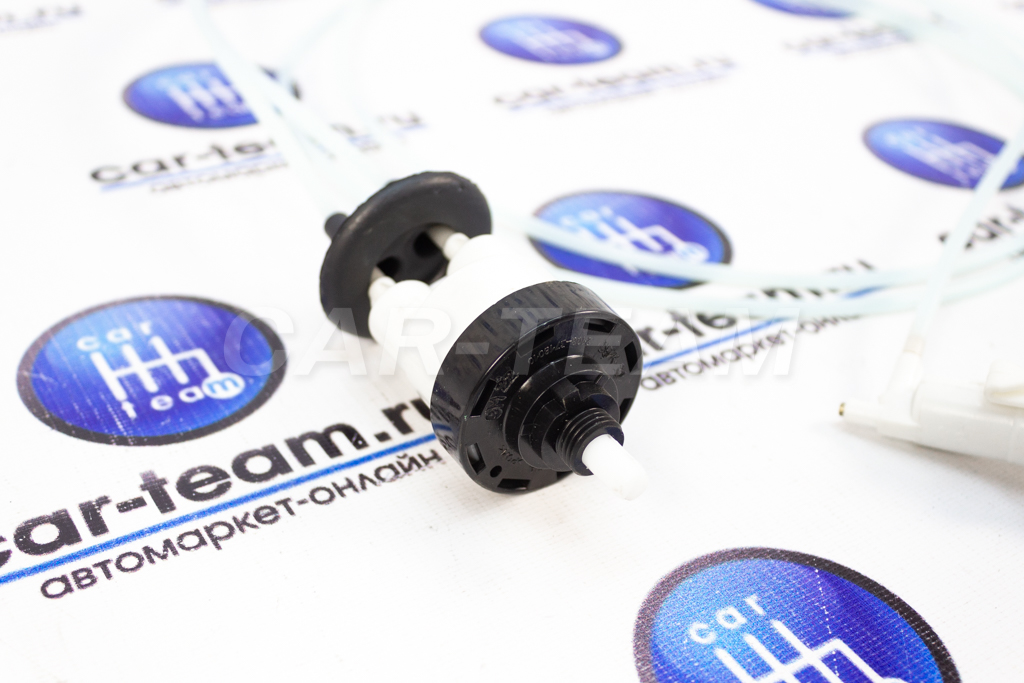

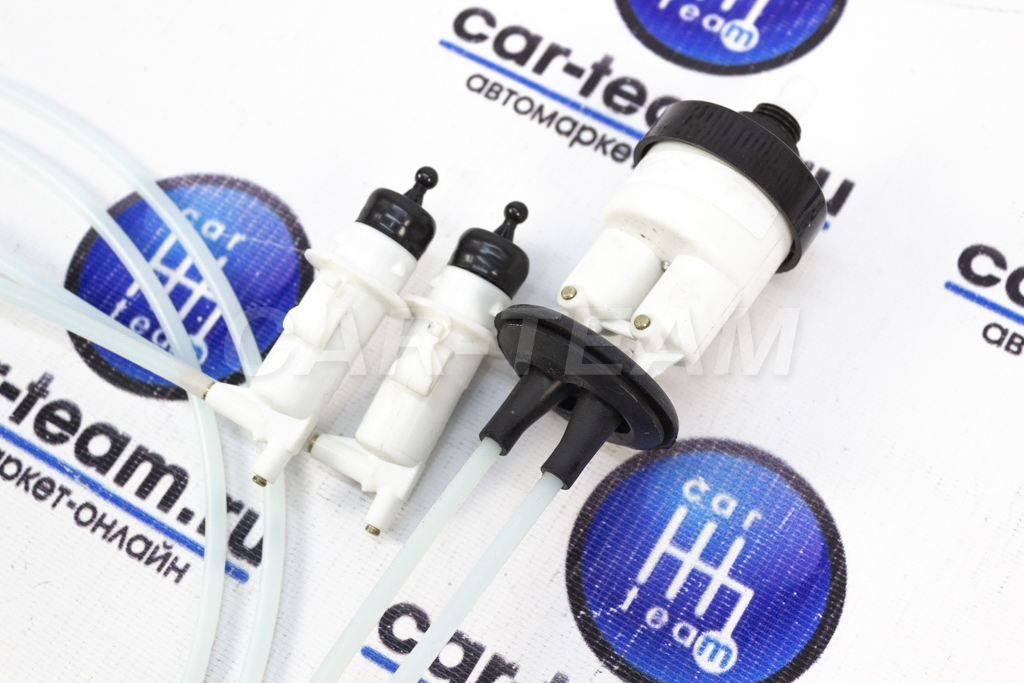

Оригинальный гидрокорректор фар для автомобилей ВАЗ 2104, 2105, 2117.

Служит для регулировки угла наклона головного света. Предназначен для замены вышедшего из строя штатного гидрокорректора.

Каталожный номер: 2105-3718010

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

• ТК Энергия (nrg-tk.ru)
• ТК Деловые Линии (dellin.ru)
• ТК СДЭК (www.cdek.ru)
• ТК ПЭК (pecom.ru)
• ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД «Малахит» 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, ева ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту info@car-team.ru для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

• Главная
• О нас
• Каталог товаров
• Доставка и Оплата
• Отзывы
• Новости и Акции
• Личный кабинет
• Карта сайта

• Тюнинг Лада Ларгус
• Тюнинг ВАЗ 2113, 2114, 2115
• Тюнинг ВАЗ 2110, 2111, 2112
• Тюнинг ВАЗ 2108, 2109, 21099
• Тюнинг ВАЗ 2101, 2105, 2106, 2107
• Тюнинг на Иномарки

г. Тольятти, 40 Лет Победы 38 (Малахит)

Самостоятельная установка корректора фар

Статья будет полезной не только владельцам автомобилей ВАЗ, которые с завода укомплектованы ненадежным гидрокорректором, но и автолюбителям, желающим своими руками установить на автомобиль ксенон. Установка корректора фар автоматического действия в таком случае обязательна.

Рекомендуем ознакомиться с принципом работы корректора фар. Понимание устройства поможет понять, какие именно детали нужны для правильной работы системы. Возможно, после прочтения статьи о собственноручном ремонте гидрокорректора и электрокорректора идея поиска поломки, из-за которой не работает корректор фар, и восстановления штатной системы покажется вам более привлекательной.

Выбор и покупка установочного комплекта

Минимальный установочный набор:

• 2 сервоприводы;
• блок управления;
• переключатель;
• проводка, разъемы мотор-редукторов, блока управления.

В наше время очень трудно найти автомобиль, который с завода не комплектовался бы корректором фар. Поэтому вы можете собрать все необходимые элементы из новых либо бывших в употреблении деталей. Для многих автомобилей в продаже существуют унифицированные установочные комплекты (к примеру, ЭМКФ 11 для ВАЗ 2110, 2111, 2112).

Для установки можно подобрать детали от другого автомобиля. Единственный важный параметр – вылет штока сервопривода. Каждая модель фары имеет определенный диапазон регулировок угла наклона отражателя, поэтому «неродной» сервопривод с большим вылетом штока может повредить фару. В некоторых случаях вылет штока можно регулировать подбором резисторов определенного номинала, поэтому все зависит от конструктивных особенностей блока управления.

В отличие от ручного корректора, системой автоматической регулировки светотеневой границы ближнего света фар оснащается далеко не каждый автомобиль. По большому счету системы классифицируются по типу датчика положения кузова, который и позволяет автокорректору автоматически менять угол наклона блока фары.

Автоматический корректор фар

Основные виды систем:

• с использованием одного датчика угла наклона. Подобные датчики используются в смартфонах для определения положения устройства в пространстве. Датчик устанавливается на горизонтальную поверхность в задней части автомобиля. Система проще всего в установке, поэтому часто вместе с омывателем фар входит в комплекты для самостоятельно установки ксенона. Автокорректоры с ультразвуковым датчиком угла наклона, который устанавливается на шарнирном подвесе в кормовой части кузова, являются наилучшим решением среди подобных систем. Если на вашем авто уже установлен электрокорректор, то реализовать автоматическое управление можно покупкой комплекта, состоящего лишь из блока управления, датчика, устройства для регулировки, необходимых разъемов и проводов (к примеру, автокорректор фар ALS-1);
• с использованием нескольких датчиков дорожного просвета, построенных на эффекте Холла. Датчик состоит из подвижной части, в которую встроен постоянный магнит, и неподвижной части – датчика Холла. Одна часть измерителя устанавливается на неподвижной части кузова, вторая крепится к элементам подвески. Изменение положения кузова датчику передается через тягу. Именно такой системой штатно оборудуются автомобили на заводе. Если на вашу модель авто в дорогих комплектациях устанавливается автоматический корректор фар, то, скорее всего, в кузове будут готовые отверстия для крепления датчиков, что значительно упрощает установку системы своими руками. При желании на каждый автомобиль можно установить универсальный автоматический корректор такого типа.

Электромеханическая система вместо гидрокорректора

Установку штатного электромеханического корректора вместо гидрокорректора рассмотрим на примере ВАЗ 2110.

1. Отсоедините минусовую клемму АКБ. Демонтируйте гидрокорректор фар. Процедура снятия подробно описана в статье «Почему не работает корректор фар».
2. Вместо исполнительных механизмов гидрокорректора установите моторедукторы.
3. Подключите разъемы сервоприводов, уложите проводку по местам пролегания трубок гидрокорректора. В салон трубки попадают через специальный уплотнитель. Отрезав трубки, сделайте в нем отверстие достаточного диаметра для прохода жгута проводки.
4. Вместо главного цилиндра гидрокорректора установите электронный блок управления электрокорректором фар. Плюсовой провод ЭБУ подключите к пину, на котором «+» появляется после включения ближнего света фар (в монтажном блоке ВАЗ 2110 это 20 пин колодки Ш2). Минусовой вывод можно закрепить клеммой под болт на одну из кузовных шпилек под панелью приборов.

После установки ручки переключателя автокорректор готов к тестированию.

Установка нештатных систем

В качестве альтернативы универсальным комплектам многие владельцы ВАЗ предпочитают собирать установочный набор из деталей от ГАЗ, сетуя на то, что в случае поломки гораздо проще найти запчасти. Но сама установка имеет ряд особенностей.

К примеру, мотор-редуктор корректора фар ВАЗ 2110 должна иметь вылет штока 34 мм, а ход – 2 мм (у ВАЗ 2111 вылет штока – 34 мм, ход – 3.63 мм), тогда как вылет штока оригинальной системы на основе БУК02-01 для автомобилей ГАЗ составляет 38,8 мм, а ход – 7 мм. Систему можно инсталлировать без переделок, но корректор будет работать только в нескольких положениях, а шаги регулировки будут слишком большими для правильной настройки света фар.

В паре с блоком управления БУК02-01 работают сервоприводы ЭПК 02. Как и в случае со штатными системами, питание на блок управление должно подаваться только после включения ближнего света фар.

Обратите внимание на то, что блоки управления, предназначенные для 3-х проводных сервоприводов, не подходят для управления 5-ти проводными актуаторами.

Доработка своими руками

Для подгонки необходимо:

• кратковременно подать на силовые контакты сервопривода 12 В, чтобы шток выдвинулся в максимальное положение;
• отрежьте наконечник штока в указанном месте, чтобы сточить основание штока;
• подгоните длину штока под необходимый для вашей фары вылет, после чего обратно приклейте наконечник штока (можете использовать дихлоретан либо спаяйте две части с помощью паяльника);
• замените в делителе напряжения резистор R1 номиналом 2,43 кОм (для установки на ВАЗ 2110 подойдет резистор номиналом 4.3 кОм). Сам по себе шток внутри полый, а его выдвижение и втягивание достигается откручиванием либо закручиванием по резьбе. Из-за уменьшения длины при втягивании шток будет упираться в конец винта, что чревато перегоранием мотор-редуктора. Увеличением номинала резистора мы уменьшаем ход штока до нужного нам значения.

Альтернативным методом регулировки вылета является подбор нужного номинала резистора максимально выдвинутого состояния. Номинал резисторов подбирается опытным путем, но для многих моделей ВАЗ в интернете можно без труда найти готовые решения. При этом совсем необязательно использовать SMD-компоненты.

Установка автоматического корректора фар

Основные правила установки, схему подключения рассмотрим на примере универсального автоматического корректора фар «Зенит». В комплект входят:

• электронный блок управления;
• 1 либо 2 датчика загрузки оси автомобиля.

Если на вашем автомобиле не установлен электрокорректор, то 3-х контактные сервоприводы, переключатель на приборной панели, разъемы и приводку придется докупать отдельно. Главная задача при самостоятельной установке – правильно установить датчик загрузки оси автомобиля. Датчик нужно расположить таким образом, чтобы обеспечивался примерно равномерный ход штока по вертикальной оси.

В процессе начальной калибровки задается базовое положение кузова (полный бак, в багажнике только базовый набор самых необходимых вещей). Изменение положения штока относительно базового уровня будет приводить к автоматической корректировке светотеневой границы. Подробную инструкцию по установке вы можете посмотреть на сайте производителя.

Пример установки датчиков.

Для примера сравните вид штатного автоматического корректора фар, которым владелец доукомплектовал автомобиль своими руками.

Схема подключения

Блок управления следует закрепить в салоне автомобиля. Провода с кормовой и передней части в салон можно протянуть через специальные технологические отверстия в кузове. Проводка под днищем и в подкапотном пространстве должна быть надежно закреплена хомутами (желательно уложить ее в гофру).

На блок-схеме показано, что для подключения необходимо разрезать управляющий провод сервомоторов. Используйте клеммы, чтобы при необходимости быстро восстановить штатную проводку. В остальном схема подключения очень проста, но выполнение работ требует хотя бы минимальных знаний в электротехнике!

Корректор фар электромеханический ВАЗ 2104, 2105, 2107, 2110-2112, 2190, 2191 /Лада-Гранта/

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11:00 до 20:00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 1-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа
  (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2104, 2105, 2107, ВАЗ 2110, 2111, 2112, ВАЗ 2190, 2191 (Лада-Гранта).

Количество положений регулировки: 11.

Корректор фар — устройство, позволяющее сохранять неизменным положение оптической оси фар вне зависимости от загрузки автомобиля. В соответствии с международными правилами № 48 ЕЭК ООН с 1 января 1997 года им должны быть оборудованы все выпускаемые автомобили.

Конструкция с гидроприводом, хорошо знакомая большинству наших автолюбителей, особой надёжностью не отличается — два-три года, а иногда и меньше, и на поворот рукоятки перестаёт реагировать сначала одна фара, потом и другая. На дорогих иномарках чаще встречаются более надёжные электрические корректоры.

Электрокорректор включает в себя блок управления с кабелем и два исполнительных механизма — по одному на каждую фару. Устанавливается взамен штатного гидрокорректора.
