Противотуманные фары освар круглые на ваз 2114 и иные модели: обзор противотуманок и задних фонарей

Противотуманки ВАЗ 2114 и ВАЗ 2115: что лучше выбрать

Как известно, на безопасность движения сильно влияет качество освещения дороги. При этом противотуманные фары способны обеспечить заметное улучшение видимости в сложных погодных условиях (дождь, туман и т.д.)

Также водители активно используют ПТФ в темное время суток в качестве дополнения к головному ближнему или дальнему свету. Однако не все автомобили штатно оснащены противотуманками с завода. К сожалению, популярные ВАЗ 2114 и ВАЗ 2115 ПТФ могут не иметь.

Естественно, владельцы таких авто часто ставят туманки самостоятельно. Далее мы рассмотрим, какие противотуманки на ВАЗ 2114 лучше выбрать, на что обратить внимание, приобретая противотуманные фары ваз 2115 и т.д.

Туманки ВАЗ 2114 и ВАЗ 2115: что нужно знать

Итак, чтобы определиться с тем, какие ПТФ лучше на ВАЗ 2114 или 2115, стоить отметить, что к выбору нужно подходить ответственно. Прежде всего, ранние версии ВАЗ 2114 выпускались без противотуманных фар, однако последующие «четырнадцатые» и похожие «пятнашки» могут изначально иметь штатные ПТФ.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ. При этом важно понимать, что от качества самих туманок сильно зависит их эффективность.

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Также фары делятся по типу установленных ламп: «классические» галогеновые, более современные ксеноновые или не так давно появившиеся светодиодные. ПТФ с галогеновой лампой являются самыми доступными по цене, хорошо проявляют себя в сложных условиях, обеспечивают мягкое и теплое желтоватое свечение, которое наилучшим образом подходит для дождя и тумана.

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д. Как правило, сами такие фары могут быть в пластиковом, алюминиевом или магниевом корпусе. Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже.

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока. Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля.

Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

Что касается туманок из Китая, они могут быть как дешевыми, так и дорогими, качество также может сильно отличаться. При этом часто бывает так, что более дорогие аналоги могут оказаться не лучше или даже хуже средних по цене вариантов.

Установка, подключение и регулировка ПТФ

В зависимости от типа противотуманных фар, монтаж может быть более простым или сложным. Проще установить ПТФ там, где места для установки уже есть и просто прикрыты заглушками. Если таких мест нет, тогда их потребуется вырезать или высверливать. В случае с ВАЗ некоторые владельцы также иногда меняют весь бампер (например, от 2115 с отверстиями под ПТФ).

Что касается регулировки ПТФ, такая возможность на многих авто не предусмотрена. В том случае, когда на нерегулируемых ПТФ требуется регулировка фар по причине того, что туманки слепят или светят не на дорогу, для изменения углов наклона используются специальные прокладки, устанавливаются накладки и т.д. Кстати, чтобы отрегулировать свет, нужен специальный стенд, при помощи которого удается отрегулировать ближний и дальний свет, а также ПТФ.

Что в итоге

С учетом приведенной выше информации становится понятно, что решение поставить противотуманки на ВАЗ 2114 или ВАЗ 2115 позволяет улучшить освещение дороги в темное время суток, в сложных погодных условиях и т.д. Как показывает практика, наличие туманок позволяет лучше осветить обочину, при езде в условиях недостаточного естественного или искусственного освещения заметно снижается нагрузка на глаза водителя и общая утомляемость за рулем.

Выясняем какие ПТФ лучше подходят на ВАЗ 2114

Хорошая освещенность дороги очень важна для безаварийного вождения. Противотуманные фары обеспечивают лучшую видимость в плохих метеоусловиях. Кроме того, ночью их можно использовать для лучшего обзора как дополнение к дальнему свету. Так что рано или поздно возникает вопрос, какие ПТФ лучше на ваз 2114?

Первые серии ВАЗ 2114 не имели противотуманных фар. В последних модификациях есть машины, у которых ПТФ входят в комплект, а на остальных предусмотрены бамперные заглушки для установки.

Есть водители, которых устраивает штатный вазовский вариант ПТФ. Но большинство ищет и сравнивает, чтобы выбрать для своей машины самую подходящую модель.

Виды противотуманных фар

Противотуманные фары бывают 2 видов:

штатные;
универсальные.

Штатные фары выпускаются для конкретной модели автомобиля с такими же креплениями и корпусом, как у оригинала.

Универсальные фары имеют крепления, позволяющие устанавливать их на любой машине в точки заглушек на бампере, за решетку радиатора или навесить фары на бампер.

В зависимости от вида ламп фары делятся на:

галогеновые;
ксеноновые;
светодиодные.

Галогеновые лампы стоят дешевле остальных вариантов. Но они чаще перегорают, и их нужно регулярно менять.

Ксеноновые фары лучше галогеновых ПТФ освещают дорогу и дольше служат. Однако резкий свет ослепляет встречных водителей, и за излишнюю яркость ламп можно получить штраф.

Светодиодные фары экономичнее и не оказывают на аккумулятор такой нагрузки, как предыдущие два типа фар. Они долговечны и хорошо освещают дорогу. При неправильной установке или вентиляции светодиодные фары перегреваются и выходят из строя.

ПТФ выпускают в пластиковых, алюминиевых и магниевых корпусах. Алюминиевые и магниевые варианты считаются более прочными и надежными.

Противотуманные фары оборудуют пластиковыми или стеклянными рассеивателями света. Пластиковые рассеиватели со временем мутнеют и хуже пропускают свет, что сказывается на видимости дороги и безопасности вождения. Если выбраны фары со стеклянными рассеивателями, убедитесь, что в случае необходимости их можно будет заменить.

Если противотуманки не используются, для лучшей сохранности их можно закрыть пластиковыми заглушками.

Критерии выбора

Чтобы определиться, какие противотуманки поставить на ваз 2114, нужно знать правильные критерии выбора.

Прочный корпус. В условиях российских дорог корпус фар должен быть из стойкого к повреждениям и перепадам температур материала. Лучше, чтобы в конструкции были предусмотрены заглушки.
Надежные крепления и наличие проводов, реле и креплений в комплекте.
Широкое световое пятно, равномерное распределение света и минимальные потери на рассеивание и преломление.
Регулировка и подстройка светового пятна по вертикали и горизонтали.
Отсутствие ослепления встречных водителей.
Легкая замена перегоревшей лампы. При покупке обращайте внимание на раздел инструкции по замене лампы. Чем проще и быстрее ее можно поменять, тем меньше времени нужно будет потратить, если лампа перегорит в самый неподходящий момент. Идеально, если после замены лампы не требуется последующая регулировка.
Экономичность. Выбирая фары, старайтесь не допускать лишних нагрузок на проводку и генератор. В большинстве случаев будет достаточно ламп мощностью до 55 Вт.
Толстые прочные линзы.
Хорошие аэродинамические показатели.
Соответствие дизайну машины.

Модельный ряд

Определившись с критериями, можно выбрать противотуманные фары на ваз 2114, какие лучше и качественнее.

Из существующих ПТФ на ВАЗ 2114 чаще всего ставят следующие модели:

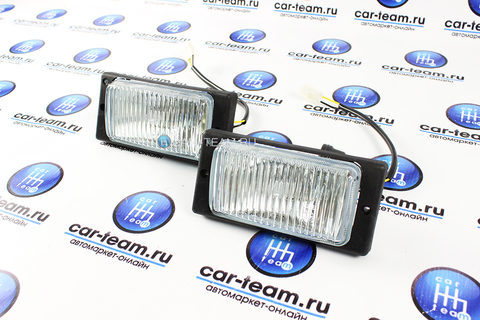

ВАЗ;
Автосвет (Киржач);
Bosch;
Hella;
китайские ПТФ.

На 2114 ставят как штатные фары от последних модификаций Самары, так и фары от Нивы, Шевроле Нивы, Лады Приоры и других моделей.

Оптимальными по качеству и стоимости считаются фары Автосвет (Киржач), но при покупке их нужно проверять, чтобы фары не оказались подделкой.

Если ставить фары Bosch, их нужно дополнительно герметизировать в области болтов под стеклом, иначе под фары может попасть вода.

Считается, что фары Hella обладают лучшими характеристиками, но они дороги.

Китайские фары стоят дешевле всех аналогов. В основном их используют как замену ближнему свету для обозначения ходовых огней в светлое время суток.

Подключение ПТФ

В монтаже фар на корпус нет ничего сложного. Они устанавливаются в штатные отверстия, с которых снимаются фары предыдущего комплекта или заглушки. Если отверстия не предусмотрены, в пластиковом бампере их можно вырезать ножом или высверлить. Еще проще прикрепить фары к зазору рядом с номером или радиатору.

Чтобы не сверлить отверстия в бампере, можно поставить бампер от 2115 с готовыми отверстиями под ПТФ.

Противотуманные фары должны включаться только после габаритных огней. Если вы затрудняетесь с поисками реле переключения световых сигналов и подключением фар, лучше обратиться к автоэлектрику.

Регулировка ПТФ

Штатная регулировка не предусмотрена даже на оборудованных ПТФ машинах. Если прошло несколько лет эксплуатации автомобиля, укомплектованного ПТФ, или вы поставили фары самостоятельно, требуется регулировка фар, потому что направление светового пятна не будет соответствовать правилам.

Если изменение углов наклона в самой фаре невозможно, используют прокладки, накладки и другие приспособления. Для проведения работ требуется специальный стенд. При желании можно нарисовать на гараже такую же сетку, как на стенде, и регулировать ближний, дальний свет и ПТФ самостоятельно.

Полезное видео

Дополнительную информацию по выбору ПТФ можно найти на видео ниже:

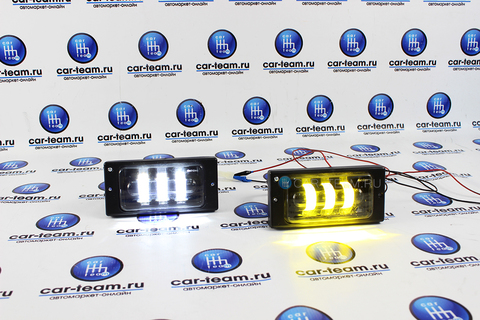

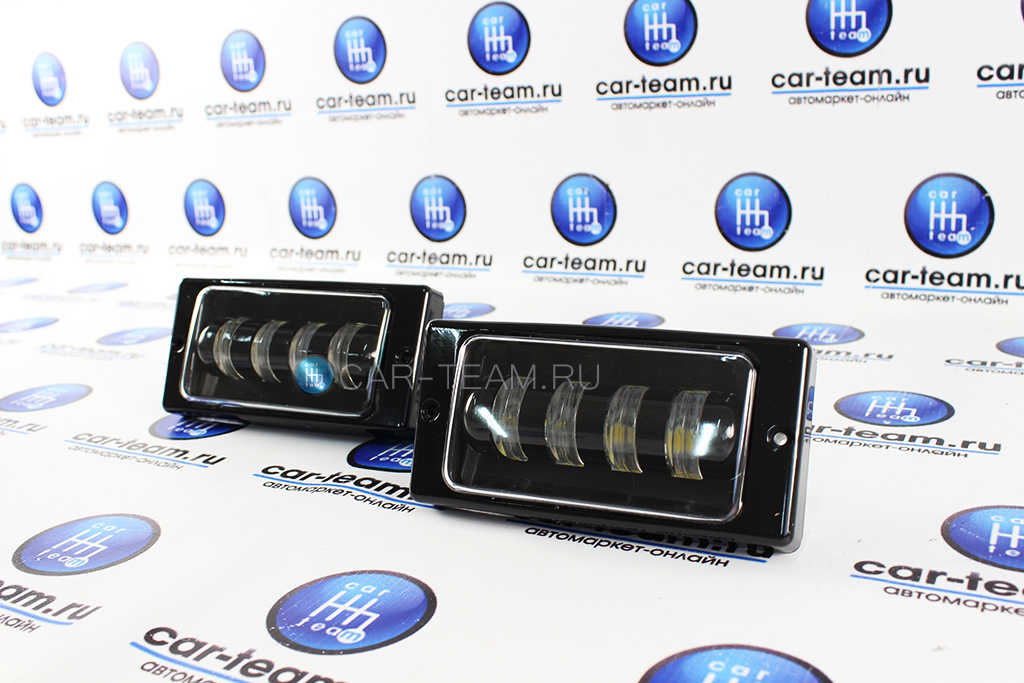

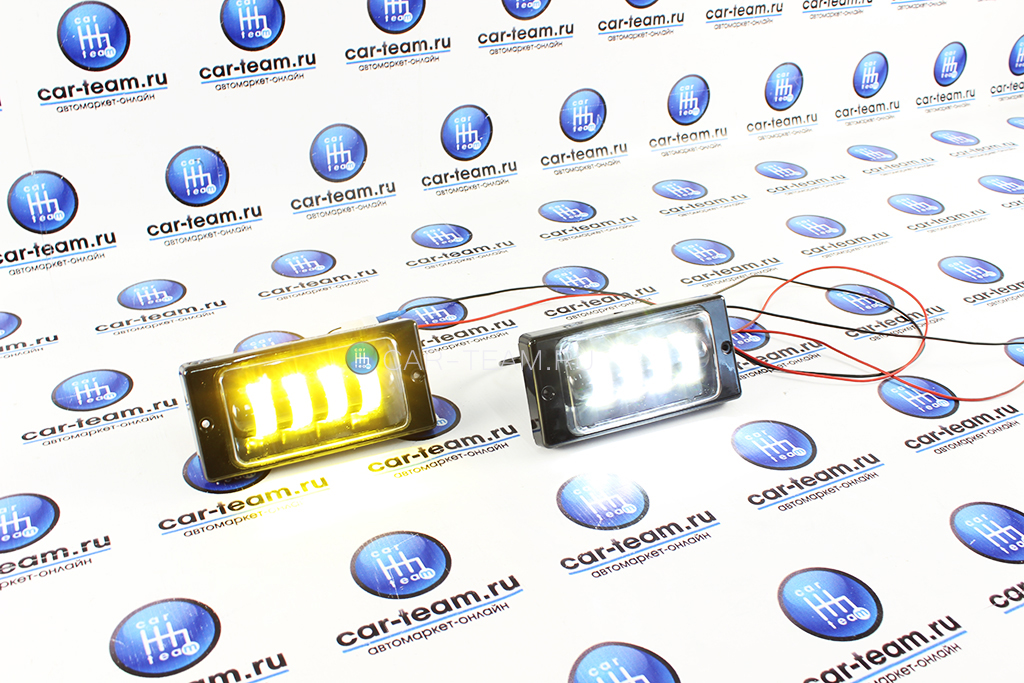

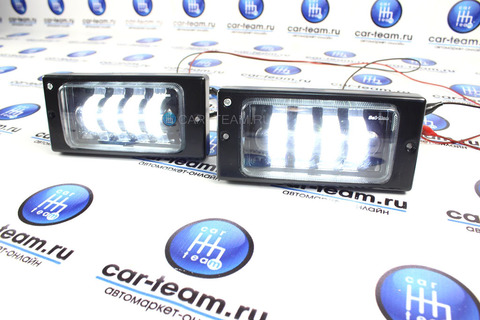

Противотуманные фары (ПТФ) «Севием» 4 диода LED на ВАЗ 2113-14-15, 2110-11-12, двухрежимные

Комплект двухрежимных противотуманных фар с 4 диодами для автомобилей ВАЗ 2113-15, 2110-12.

Цена указана за комплект (2шт).

Комплект двухрежимных противотуманных фар с 4 диодами для автомобилей ВАЗ 2113-15, 2110-12.

Противотуманные фары необходимы в условиях плохой видимости: туман, сильный дождь. Их главной особенностью является распределение светового потока над дорогой и по краям, что существенно улучшает видимость в непогоду.

Работают в двух режимах, то есть могут светить желтым и белым светом.

Мощность: 20 В атт

Цветовая температура:

3000К
6000К

Применяемость:

ВАЗ 2113, 2114, 2115
ВАЗ 2110, 2111, 2112

Цена указана за комплект (2шт).

Автомобиль:

2110/2111/2112 , 2113/2114/2115

Отзывы

Доставка товара осуществляется по России и СНГ:

1. Почтой России (от 350р и выше)

Доставка во все регионы РФ и страны СНГ

2. Транспортными Компаниями (от 350р и выше)

Доставка по России и в республику Казахстан

ТК Энергия (nrg-tk.ru)
ТК Деловые Линии (dellin.ru)
ТК СДЭК (www.cdek.ru)
ТК ПЭК (pecom.ru)
ТК КИТ (tk-kit.ru)

3. Самовывоз

Заказ можно забрать в офисе по адресу г. Тольятти, 40 лет победы 38, ТД «Малахит» 1 этаж.

Сроки ожидания отправки заказа в нашем интернет-магазине ориентировочно 2-7 рабочих дней, крупные заказы 7-14 раб. дней; окрас бамперов, зеркал, кузовных деталей, спойлеров и т.д. 7-14 раб. дней; пошив чехлов, обивок, рулей, ручек кпп, ева ковриков и т.д. 7-14 раб. дней.

В течении данного периода мы вышлем Вам трек-номер на эл. почту для отслеживания посылки в пути.

Оплата может быть произведена следующими способами:

1. Оплата на карту Сбербанка

Оплатить можно с помощью приложения СБЕРБАНК-Онлайн и других приложений Банков.

После оформления заказа, производя оплату не указывайте комментарии , мы сами поймем по сумме заказа и ФИО отправителя.
После получения средств, статус вашего заказа будет изменен на оплачен до 17.00 текущего дня, или с 9.00 следующего по Московскому времени.

2. Банковской картой

Автоматический прием платежей с использованием Банковских карт МИР, VISA International, Мastercard.

Также можно оплачивать кредитными картами с льготным периодом кредитования.

Для выбора оплаты товара с помощью банковской карты на соответствующей странице необходимо нажать кнопку «Оплата заказа банковской картой».

2. Оплата на QIWI-кошелек 89272115207

3. Оплата на Яндекс.Деньги 410013993950891

5. Оплата на расчетный счет для ЮЛ и ИП (комиссия 6%)

Пришлите реквизиты Вашей организации на эл.почту info@car-team.ru для выставления счета. После оплаты счета обязательно присылайте платежное поручение.

4. Наложенный платеж Почты России (комиссия от 4%)

ВАЖНО! При отправке наложенным платежом ПОЧТА РОССИИ возьмет комиссию за оказание услуги наложеннго платежа 150-300р, также увеличивается стоимость доставки в связи с оценкой товара.

Доставка наложенным платежом возможна только по России.

ВНИМАНИЕ! При выборе оплаты наложенным платежом, стоимость доставки оплачивается вперед до отправки, за сам товар при получении.

Сумма заказа по наложенному платежу не должна превышать 5000р, также наложенным платежом не отправляются окрашенные детали, товары сшитые под заказ чехлы, обивки, вставки в двери, ева-коврики, рули и т.д. (минимум по 50% предоплате).

Обязательно сохраняйте чек оплаты или скриншот перевода.

Лучшими гарантиями выполнения заказов, и их качество, являются отзывы наших клиентов.

С отзывами о нашей работе можно ознакомится в нашей группе ВКонтакте https://vk.com/topic-136384247_36675422?offset=180

Мы гарантируем качество продукции, порядочность и своевременное выполнение всех требований по пересылке товара.

Главная
О нас
Каталог товаров
Доставка и Оплата
Отзывы
Новости и Акции
Личный кабинет
Карта сайта

Тюнинг Лада Ларгус
Тюнинг ВАЗ 2113, 2114, 2115
Тюнинг ВАЗ 2110, 2111, 2112
Тюнинг ВАЗ 2108, 2109, 21099
Тюнинг ВАЗ 2101, 2105, 2106, 2107
Тюнинг на Иномарки

г. Тольятти, 40 Лет Победы 38 (Малахит)

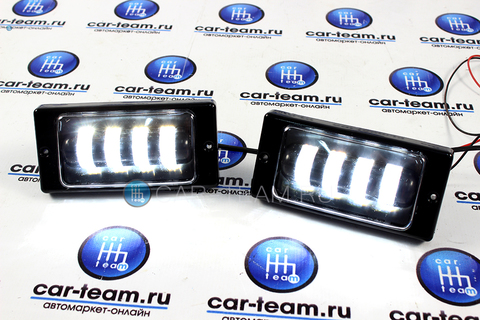

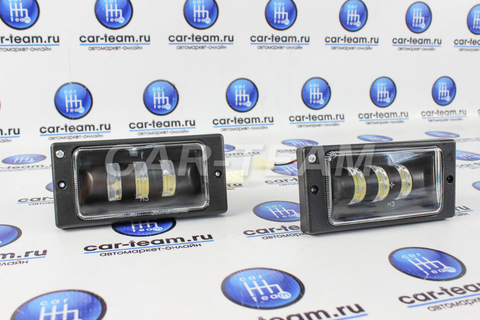

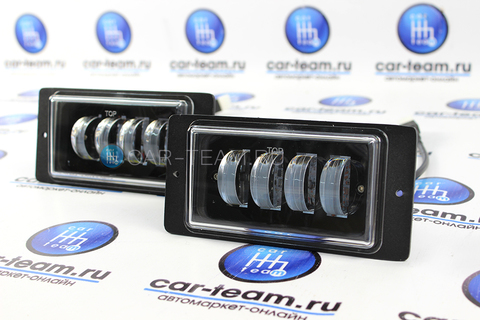

Светодиодные противотуманные фары на ВАЗ 2114 16W 2 шт белый + желтый

Описание
Вопросы и отзывы (5)
Доставка

Светодиодные противотуманные фары с вертикальными линзами для установки на автомобили в штатные места. Светят в белом и желтом режимах для лучшего результата при любой погоде.

Особенности:

Посадочные и габаритные размеры как у штатных — легкая установка без «колхоза»
Высокая яркость и четкая СТГ — фары светят и освещают, повышая безопасность движения
Качественные материалы: алюминиевый корпус и поликарбонатное стекло — залог длительной службы
Насыщенный белый свет отлично освещает ночью — помогают видеть шире и дальше
Оранжевый свет для езды в сложных погодных условиях — дождь, туман, снег — светит дальше, чем белый
Воздухообменный клапан препятствует запотеванию фары
Желтый режим свечения в приоритете над белым — при подаче питания на провод желтого режима белый свет отключается и включается желтый

Применимость

ВАЗ 2113, 2114, 2115
ВАЗ 2110, 2111, 2112
Шевроле Нива (ВАЗ 2123) (до рестайлинга)

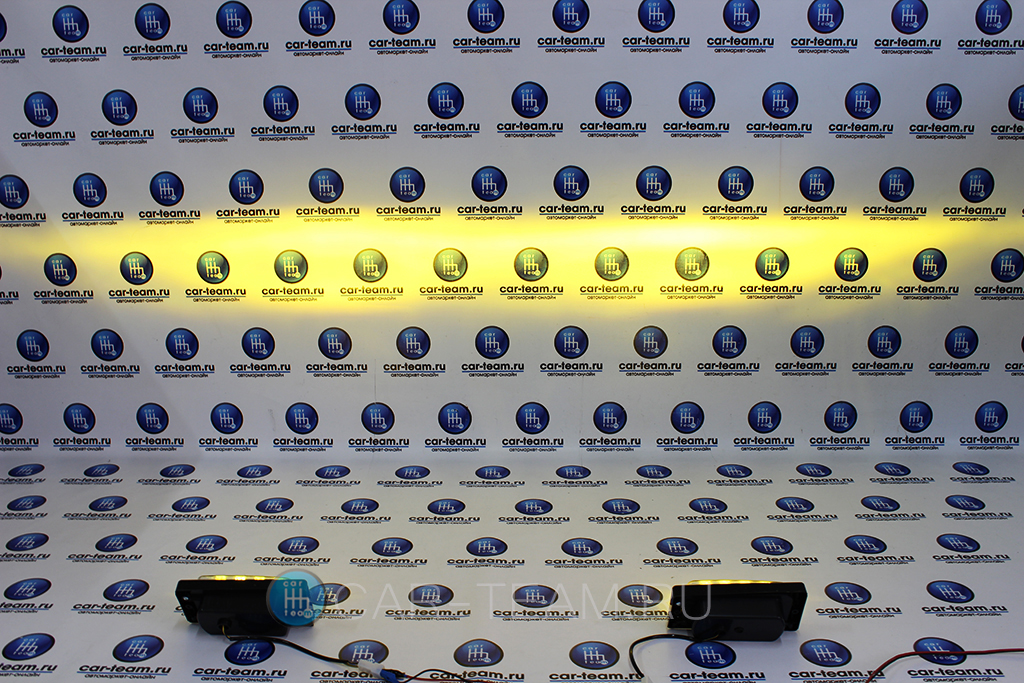

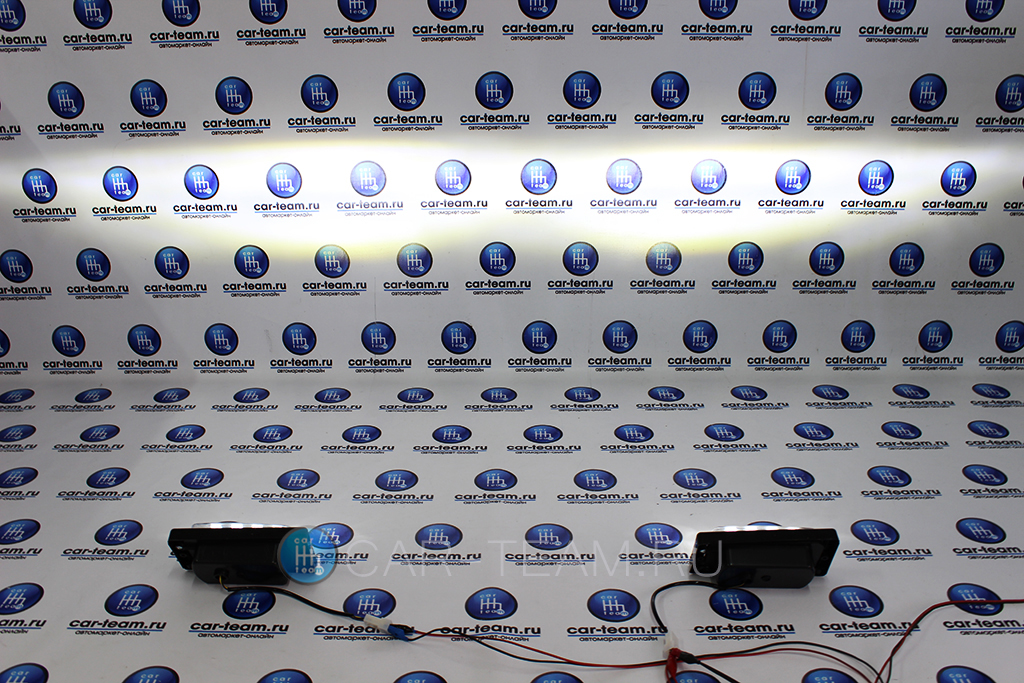

Пример светораспределения на специальном стенде:

Подключение:

Черный провод: — (масса)
Красный провод: +12 Вольт, белое свечение
Желтый провод: +12 Вольт, желтое свечение
Желтый режим свечения в приоритете над белым — при подаче питания на провод желтого режима белый свет отключается и включается желтый

Размеры:

Характеристики одной фары:

Рабочее напряжение: 10 — 16 Вольт
Источник света: CREE XP-G
Температура свечения: 5000K (чистый белый) + желтый свет
Мощность светового потока: 1500 Люмен
Потребляемая мощность 1 фары: 15 Ватт
Рабочая температура: от -35 до +50 °C
Материалы: алюминиевый сплав, поликарбонатное стекло
Срок службы: 10000 часов
Гарантия: 1 год
Производитель: КНР

Комплектация:

2 х Светодиодные ПТФ на правую и левую сторону

Приобрести фары противотуманные светодиодные в интернет-магазине Electro-kot очень просто — для этого достаточно нажать на кнопку в корзину, заполнить необходимые поля и выбрать удобный способ доставки.

Противотуманные фары на ВАЗ 2114: установка и схема подключения

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ

Особенности

Покупка бампера с вмонтированными ПТФ

Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость

Покупка бампера от ВАЗ 2115 и самостоятельная установка

Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их

Покупка ПТФ и облицовочных элементов — очков

Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

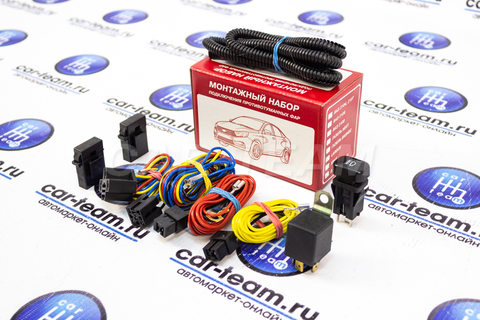

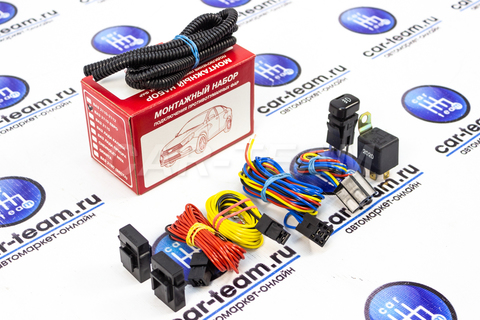

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.

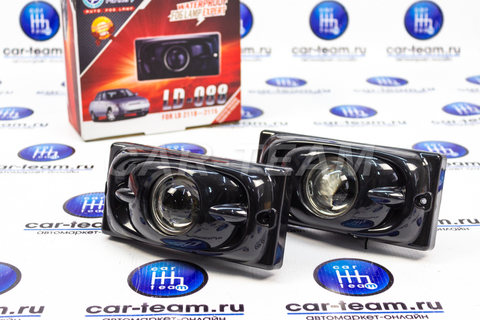

В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.
