Как снять задний барабан на ланосе

Руководства по ремонту Chevrolet Lanos: снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.
2. Снимите декоративный колпак заднего колеса.
3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо.

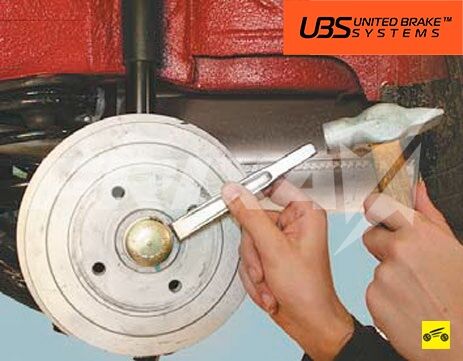

1. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы.

Детали заднего тормозного механизма: 1 опорная стойка; 2 щит тормоза; 3 рабочий цилиндр; 4 распорная планка с регулятором зазоров; 5 задняя тормозная колодка; 6 верхняя стяжная пружина; 7 пружина опорной стойки; 8 чашка опорной стойки; 9 тормозной барабан; 10 нижняя стяжная пружина; 11 серьга регулятора зазоров; 12 пружина регулятора зазоров; 13 рычаг регулятора зазоров; 14 передняя тормозная колодка; 15 болт крепления рабочего цилиндра.

1. . и снимите его.

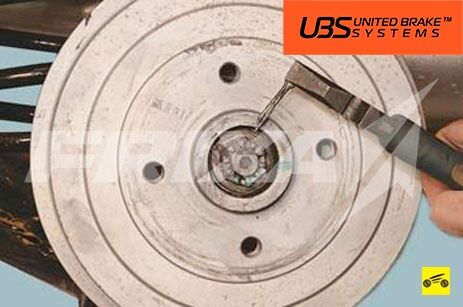

1. Отверткой разогните отогнутую лапку шплинта, выпрямите ее.

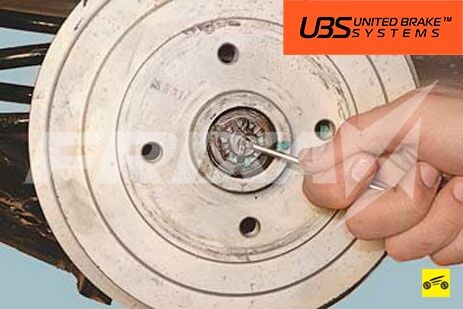

1. . и извлеките шплинт из отверстия цапфы.

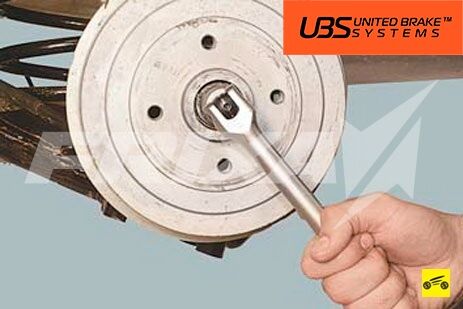

1. Ослабьте затяжку гайки задней ступицы.

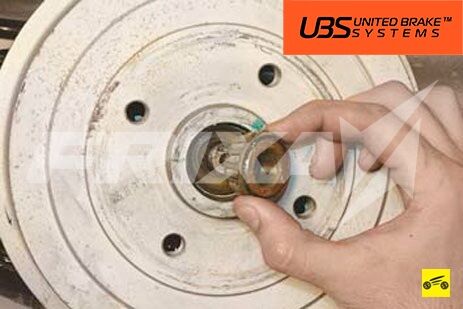

1. . и отверните гайку.

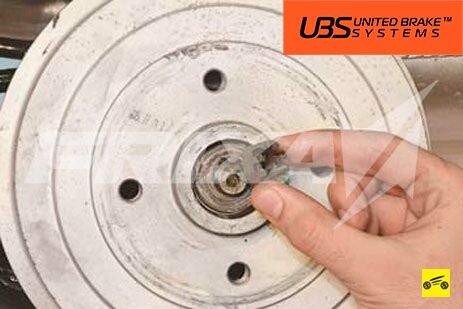

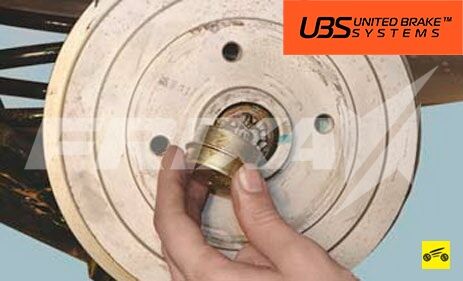

1. Снимите с цапфы упорную шайбу.

1. . внутреннее кольцо наружного подшипника.

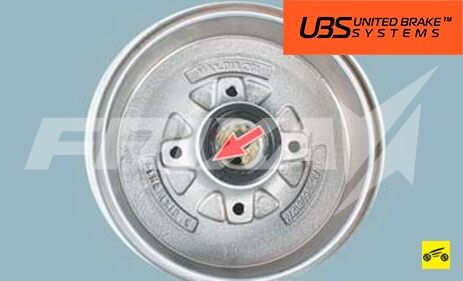

1. . и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

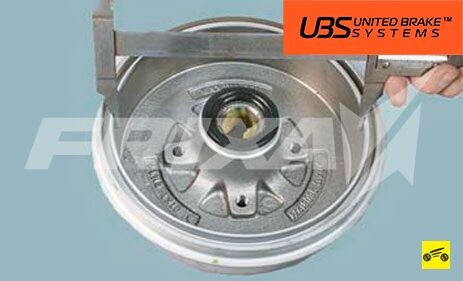

1. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый барабан подлежит замене.

1. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно).

Осмотрите поверхность накладок тормозных колодок.

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы»).

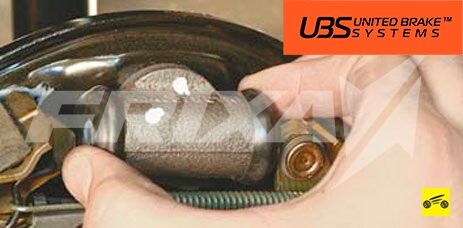

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса»).

1. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы»).
2. Аналогично снимите и проверьте правый тормозной барабан.

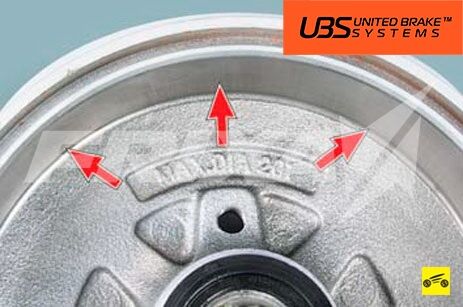

3. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.
4. Приведите в исходное состояние регулятор зазоров (см. «Замена тормозных колодок на тормозных колодок тормозного механизма заднего колеса»).
5. Сведите тормозные колодки двумя монтажными лопатками.
6. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).
7. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 1015 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.
8. Запрессуйте в ступицу защитный колпачок.
9. Установите колесо и декоративный колпак.
10. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.

Daewoo Lanos › Logbook › Daewoo Lanos HatchBack: замена тормозного барабана

Выполняя очередную замену задних тормозных колодок (ЗТК), или производя другие ремонтные работы, нередко автомобилисты замечают, что замена колодок — ничего не даст в результате, то есть потребуется произвести более серьезную работу, которая касается не только колодок, но и самого тормозного барабана.

Чрезмерный износ тормозного барабана можно выявить по характерным бороздкам на внутренней его стороне, торможение становится неэффективным, а замена тормозных колодок ни к чему не приводит. Сегодня я расскажу о том, как произвести самостоятельную замену тормозного барабана на примере Daewoo Lanos. Статья также будет полезна владельцам Daewoo Nexia, Chevrolet Lanos, а также всем моделям, которые базируются на платформе вышеописанных автомобилей.

Итак, замена тормозного барабана своими руками — детальное руководство.

Прежде чем приступить традиционно пройдемся по инструментарию. Вам потребуется:
Баллонный ключ.
Опорная стойка.
Домкрат.
Шетка по металлу.
Ключ на «24″.
Плоскогубцы и плоская отвертка.

Небольшое отступление: замена тормозного барабана неизбежна в случае, когда его внутренний диаметр превышает или равен 201 мм.

Замена тормозных барабанов обязательно осуществляется в паре, то есть с обеих сторон одновременно. Заменить тормозной барабан с левой стороны, оставив при этом правый барабан не тронутым — большая ошибка. Кроме того, вместе с этим мероприятием рекомендуется производить замену ступичных подшипников, как это сделать читайте здесь. И последнее, когда будете менять тормозные барабаны не поленитесь и замените тормозные колодки.

Теперь когда инструмент и все необходимые приспособления в наличии можете смело приступать к выполнению ремонтных работ по замене тормозных барабанов.
Под передние колеса необходимо установить противооткатные упоры, и установить рычаг переключения передач в первое положение.
Далее сорвите болты, которыми заднее колесо крепится к барабану, сделать это лучше до того, как поддомкратите автомобиль.
Установите домкрат в специальные ложбинки и поддомкратьте заднюю часть машины таким образом, чтобы колеса(о) висели(о) в воздухе не касаясь земли.
На всякий случай установите под те колеса, что остались на земле, противооткатные клинья или специальные упоры, которые не позволят машине покатиться.
Теперь полностью выкрутите крепежные болты и снимите заднее колесо.

6. В случае необходимости очистите от грязи и ржавчины ту часть барабана, которая контактирует со ступицей, для этого используйте щетку по металлу.

7. Снимите со ступицы защитный колпачок.

8. Выровняйте усики стопорного шплинта и достаньте сам шплинт корончатой гайки.

9. Достаньте упорную шайбу подшипника.

10. Снимите наружный ступичный подшипник, он имеет коническую форму.

11, Теперь можно снять собственно и сам тормозной барабан, будьте предельно аккуратны, спешка здесь ни к чему. В случае возникновения трудностей со снятием, не спешите применять молоток или грубую силу, подобные действия могут только навредить тормозной системе и непосредственно самой ступицы колеса. Допускается легкое постукивание по деревянной наставке.

12, Демонтируйте старые тормозные колодки, после чего может установить новые, о том как это сделать я писал в своей недавней статье

13, Возьмите новый тормозной барабан и установите его на место в обратной снятию последовательности.

14, Отрегулируйте подшипник ступицы колеса и установите колесо на место.

15, Наживите болты крепления колеса, после того как автомобиль опустите на землю произведите из дотяжку.

Новые тормозные барабаны и тормозные колодки первое время будут малоэффективны и это обязательно нужно учитывать, избегайте резких разгонов и торможений. Соблюдайте дистанцию и делайте скидку на то, что тормоза будут работать с эффективностью 70%, поэтому тормозите заблаговременно, это позволит избежать неприятных ситуаций. Кроме того, помните, что новые тормозные колодки очень легко «подпалить», после чего их эффективность уже никогда не будет 100%-ной.

Замена колодок в задних тормозных барабанах Дэу Ланос

Средний срок службы задних тормозных колодок Daewoo Lanos составляет около 30 000 (км). Сигналом к экстренной замене колодок является пороговый минимум толщины рабочих накладок, который составляет 1,5 (мм).

Грамотные водители проводят ревизию задних тормозных барабанов минимум 1 раз в год. Если же Дэу Ланос приходится часто и подолгу разъезжать, то тормозные барабаны требуют осмотра дважды в год: весной и осенью. Осмотры проводятся по большей части не для скрупулезной ревизии элементов тормозной системы, а чтобы вычищать абразив из-под крышки барабана , который остается от износа колодок и самого барабана.

Замена колодок в задних барабанах Daewoo Lanos хоть и не является сложной, но все же входит список наиболее ответственных работ. Дело в том, что в процессе замены колодок тормозной механизм нужно подвергать регулировке. Неправильно отрегулированное положение колодок и неправильный натяг стояночного тормоза чреваты серьезными неприятностями на дороге . Именно по этой причине замену задних тормозных колодок должен проводить мастер с опытом вождения не меньше 3-5 лет.

Процесс замены колодок задних тормозных барабанов Daewoo Lanos

• Останавливаем и глушим авто на ровной и прочной площадке. Под передние колеса устанавливаем противооткатные упоры.
• Вначале нужно ослабить натяг стояночного тормоза. Гайка регулировки натяга находится в корпусе молдинга, сразу за пепельницей. Снимаем крышку пепельницы.

​

• Поддеваем и извлекаем корпус пепельницы. Это можно сделать маленькой отверткой с плоским шлицом.

​

• Ключом с накидной головкой (трубчатым ключом) на 10 ослабляем регулировочную гайку. Полностью выкручивать крепеж не нужно .

​

• Переходим к задним колесам. Начнем с водительской стороны. Ослабляем колесные болты.

​

• Домкратом приподнимаем левую заднюю часть Daewoo Lanos и устанавливаем страхующий упор.
• Снимаем колесо, полностью выкрутив болты.
• Извлекаем пыльник (колпачок) ступичной гайки.

​

• Достаем шплинт, которым зафиксирована ступичная гайка.

​

• Откручиваем ступичную гайку.

​

• Выкручиваем потайной винтик, фиксирующий крышку тормозного барабана (если он есть).
• Снимаем крышку барабана. Обратите внимание, такое бывает, что трос стояночного тормоза клинит и разжимает колодки даже при открученной регулировочной гайке ручника. В таких случаях нужно просто срезать трос на входе в барабан . Разумеется, после придется менять и троса стояночного тормоза.

​

• Первым делом снимаем верхнюю пружину. Прибегаем к помощи отвертки или плоскогубцев.

​

• Извлекаем боковую возвратную пружину тормоза Дэу Ланос. Такая же есть и снизу, снимем и ее.

​

• Достаем прижимные пружины-фиксаторы колодок. То есть каждая из колодок фиксируется к ступице специальным фиксатором. Чтобы его снять, нужно прижать пружину и провернуть фиксатор, чтобы он вышел из зацепления прижимной поверхности.

​

• Вынимаем конец троса стояночного тормоза из рычага колодки.

​​

• Достаем старые колодки.
• Со старых колодок нужно снять серьгу, флажок и регулировочный механизм. Обратите внимание, механизм регулировки зазора колодок нужно тщательно почистить и разработать ход храпового механизма, чтобы гайка легко ходила по резьбе .

​

• Тщательно вычищаем из крышки барабана и ступицы остатки абразива. Лучше этой пылью не дышать, так как в состав колодок входит асбест, который оказывает на здоровье крайне негативное воздействие .

Проводим сбор тормозного узла Daewoo Lanos в обратной последовательности:

1. Фиксируем колодки прижимными пружинами
2. Вводим в зацепление рычага колодки конец трос стояночного тормоза
3. Устанавливаем серьгу и флажок
4. Ставим на место механизм авторегулировки зазора колодок
5. Устанавливаем боковую и нижнюю пружины
6. Устанавливаем верхнюю пружину
7. Тщательно протираем спиртовой салфеткой рабочие поверхности колодок
8. Ставим на место крышку тормозного барабана (ее рабочую поверхность тоже необходимо обработать спиртом)

• Обратите внимание, крышка может сразу не установиться на место из-за неправильно выставленного зазора колодок. В этом случае необходимо стянуть колодки вручную регулировочным механизмом .
• После установки колеса проводим все вышеописанные операции на противоположной стороне.
• Регулируем натяг троса стояночного тормоза (гайкой под пепельницей).
• Делаем пробный заезд, контролируем работу задних тормозов.

Что было использовано при замене колодок задних тормозных барабанов Дэу Ланос?

1. Набор ключей (рожковых, накидных, головок)
2. Набор отверток
3. Плоскогубцы
4. Домкрат
5. Противооткатные башмаки
6. Страхующие подставки
7. WD-40
8. Металлическая щетка

Нужны будут и новые тормозные колодки. Обратите внимание, колодки для левой и правой стороны не взаимозаменяемы, то есть нужны колодки для установки специально на правое и левое колесо отдельно.

В некоторых случаях вместе с колодками в замене могут нуждаться и пружины, а также храповый механизм. В продаже имеются ремонтные комплекты для сервисного обслуживания задних тормозных барабанов .

Дополнительно может потребоваться и ремонт выжимного цилиндра. Для обслуживания этого узла существуют специальные ремкомплекты. Иногда колодки меняются в паре с тросами стояночного тормоза, их тоже можно приобрести (трос для левой и трос для правой стороны).

Как снять барабан на ланосе

Как снять барабан на ланосе

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите 1 передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса (см. «Замена колеса», с 38).

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо (см. «Замена колеса», с. 38).

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы.

5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее.

7. . и извлеките шплинт из отверстия цапфы.

8. . ослабьте затяжку гайки задней ступицы.

9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу.

11. . внутреннее кольцо наружного подшипника.

12. . и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

13. Осмотрите рабочую поверхность барабана. Она должна быть ровной гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, замените барабан.

Тормозные барабаны заменяйте парами (левый и правый одновременно)

Осмотрите поверхность накладок тормозных колодок.

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы», с. 173).

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса», с. 199).

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы», с 173).

16. Аналогично снимите и проверьте правый тормозной барабан.

17. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

18. Приведите в исходное состояние регулятор зазоров (см. п. 20 «Замена тормозных колодок тормозного механизма заднего колеса», с. 197).

19. Сведите тормозные колодки двумя монтажными лопатками.

20. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы», с. 173).

21. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

23. Установите колесо и декоративный колпак (см. «Замена колеса», с. 38).

24. Проверьте легкость вращения колеса.

Допускается легкое задевание барабана о колодки.

Daewoo Lanos › Logbook › Daewoo Lanos HatchBack: замена тормозного барабана

Выполняя очередную замену задних тормозных колодок (ЗТК), или производя другие ремонтные работы, нередко автомобилисты замечают, что замена колодок — ничего не даст в результате, то есть потребуется произвести более серьезную работу, которая касается не только колодок, но и самого тормозного барабана.

Чрезмерный износ тормозного барабана можно выявить по характерным бороздкам на внутренней его стороне, торможение становится неэффективным, а замена тормозных колодок ни к чему не приводит. Сегодня я расскажу о том, как произвести самостоятельную замену тормозного барабана на примере Daewoo Lanos. Статья также будет полезна владельцам Daewoo Nexia, Chevrolet Lanos, а также всем моделям, которые базируются на платформе вышеописанных автомобилей.

Итак, замена тормозного барабана своими руками — детальное руководство.

Прежде чем приступить традиционно пройдемся по инструментарию. Вам потребуется:
Баллонный ключ.
Опорная стойка.
Домкрат.
Шетка по металлу.
Ключ на «24″.
Плоскогубцы и плоская отвертка.

Небольшое отступление: замена тормозного барабана неизбежна в случае, когда его внутренний диаметр превышает или равен 201 мм.

Замена тормозных барабанов обязательно осуществляется в паре, то есть с обеих сторон одновременно. Заменить тормозной барабан с левой стороны, оставив при этом правый барабан не тронутым — большая ошибка. Кроме того, вместе с этим мероприятием рекомендуется производить замену ступичных подшипников, как это сделать читайте здесь. И последнее, когда будете менять тормозные барабаны не поленитесь и замените тормозные колодки.

Теперь когда инструмент и все необходимые приспособления в наличии можете смело приступать к выполнению ремонтных работ по замене тормозных барабанов.
Под передние колеса необходимо установить противооткатные упоры, и установить рычаг переключения передач в первое положение.
Далее сорвите болты, которыми заднее колесо крепится к барабану, сделать это лучше до того, как поддомкратите автомобиль.
Установите домкрат в специальные ложбинки и поддомкратьте заднюю часть машины таким образом, чтобы колеса(о) висели(о) в воздухе не касаясь земли.
На всякий случай установите под те колеса, что остались на земле, противооткатные клинья или специальные упоры, которые не позволят машине покатиться.
Теперь полностью выкрутите крепежные болты и снимите заднее колесо.

6. В случае необходимости очистите от грязи и ржавчины ту часть барабана, которая контактирует со ступицей, для этого используйте щетку по металлу.

7. Снимите со ступицы защитный колпачок.

8. Выровняйте усики стопорного шплинта и достаньте сам шплинт корончатой гайки.

9. Достаньте упорную шайбу подшипника.

10. Снимите наружный ступичный подшипник, он имеет коническую форму.

11, Теперь можно снять собственно и сам тормозной барабан, будьте предельно аккуратны, спешка здесь ни к чему. В случае возникновения трудностей со снятием, не спешите применять молоток или грубую силу, подобные действия могут только навредить тормозной системе и непосредственно самой ступицы колеса. Допускается легкое постукивание по деревянной наставке.

12, Демонтируйте старые тормозные колодки, после чего может установить новые, о том как это сделать я писал в своей недавней статье

13, Возьмите новый тормозной барабан и установите его на место в обратной снятию последовательности.

14, Отрегулируйте подшипник ступицы колеса и установите колесо на место.

15, Наживите болты крепления колеса, после того как автомобиль опустите на землю произведите из дотяжку.

Новые тормозные барабаны и тормозные колодки первое время будут малоэффективны и это обязательно нужно учитывать, избегайте резких разгонов и торможений. Соблюдайте дистанцию и делайте скидку на то, что тормоза будут работать с эффективностью 70%, поэтому тормозите заблаговременно, это позволит избежать неприятных ситуаций. Кроме того, помните, что новые тормозные колодки очень легко «подпалить», после чего их эффективность уже никогда не будет 100%-ной.

Снятие и установка тормозного барабана

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 201,0 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров.

Тормозной барабан выполнен за одно целое с задней ступицей.

Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).

Вам потребуются: ключ для болтов колес, торцовая головка «на 24», тонкое зубило, молоток, штангенциркуль, две монтажные лопатки.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Снимите декоративный колпак заднего колеса (см. «Замена колеса»).

3. Вывесите заднее колесо и установите на опору заднюю часть автомобиля со стороны снимаемого барабана. Снимите заднее колесо (см. «Замена колеса»).

4. С помощью тонкого зубила и молотка аккуратно выпрессуйте защитный колпачок из ступицы…

5. …и снимите его.

6. Отверткой разогните отогнутую лапку шплинта, выпрямите ее…

7. …и извлеките шплинт из отверстия цапфы.

8. Ослабьте затяжку гайки задней ступицы…

9. …и отверните гайку.

10. Снимите с цапфы упорную шайбу…

11. …внутреннее кольцо наружного подшипника…

12. …и снимите тормозной барабан вместе с внутренним подшипником ступицы и сальником.

13. Измерьте штангенциркулем диаметр рабочей поверхности. Если он превышает максимально допустимый, барабан подлежит замене.

14. Осмотрите рабочую поверхность барабана. Она должна быть ровной и гладкой, без кольцевых рисок и явно видимой овальности (овальность должна быть не более 0,5 мм, ее можно определить по неравномерно изношенной рабочей поверхности барабана). Если кольцевые риски очень глубокие или хорошо виден неравномерный износ рабочей поверхности, барабан придется заменить новым.

Тормозные барабаны заменяйте парами (левый и правый одновременно).

Осмотрите поверхность накладок тормозных колодок.

Если на них обнаружены следы смазочного материала, значит, поврежден сальник ступицы и его необходимо заменить (см. «Замена подшипника задней ступицы»).

Если накладки смочены тормозной жидкостью, значит, негерметичны уплотнения рабочего цилиндра, замените его (см. «Замена рабочего цилиндра тормозного механизма заднего колеса» ).

15. Проверьте легкость и бесшумность вращения подшипников ступицы. При необходимости замените подшипники (см. «Замена подшипников задней ступицы»).

16. Аналогично снимите и проверьте правый тормозной барабан.

17. При установке прежнего барабана снимите напильником буртик на рабочей поверхности барабана, образовавшийся в результате износа.

19. Сведите тормозные колодки двумя монтажными лопатками.

20. Установите барабан в порядке, обратном снятию. Отрегулируйте подшипники задней ступицы (см. «Регулировка подшипников задней ступицы»).

21. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Как только щелчки прекратятся, зазор установлен.

22. Запрессуйте в ступицу защитный колпачок.

23. Установите колесо и декоративный колпак (см. «Замена колеса»).

24. Проверьте легкость вращения колеса. Допускается легкое задевание барабана о колодки.
