Всем доброго дня!

С момента покупки авто я ни разу не вскрывал задние барабаны и не знал как там обстоят дела с тормозными цилиндрами и какой износ колодок. У прошлого хозяина при покупке я эту информацию не уточнил к сожалению. Ездил, следил за тормозной жидкостью, машина тормозит, жидкость в норме. Но задние колодки не давали мне покоя, решил, что нужно залезть и заменить задние колодки, а так же посмотреть правильно ли работает механизм подтяжки ручника, так как в последнее время ручник расслаблялся.

Для начала перед тем как начинать ремонт я как и всегда начал читать в интернете как это делается, какие есть нюансы — сложности в замене. Опыт замены колодок и тормозных цилиндров уже был, когда владел Приорой, там такое же устройство тормоза в виде барабана, но в Авео устройство чуть сложнее, так как присутствует механизм подтяжки ручника, а как я понял у меня он не работал.
Так же на драйве читал, что на Авео есть такая проблема, что отрывается накладка с колодки и заклинивает колесо, после подобных постов решил, что колодки однозначно подзамену.
Нашел так же несколько интересных статей о чудесной пружинной шайбе, которую некоторые мастера на СТО забывают поставить при замене колодок и из-за этого не корректно работает механизм подтяжки ручника.

Эта шайба стоит на колодках родных и при замене ее нужно снимать со старых колодок и одевать на новые колодки.
Про шайбу так же вычитал, что Шайба пружинная есть в оригинальном исполнении под номером 94525222, а так же можно купить шайбу пружинную от ВАЗа. Называется она «Шайба 4.1х1.0 ВАЗ пружинная орнамента обивки двери 14195076». Я такие шайбы нашел в магазине автозапчастей, купил, но они не подошли по размеру.

Оригинальная шайба имеет следующие размеры:
Наружный диаметр — 18 мм
Внутренний диаметр — 8 мм

А от ВАЗа шайба имеет размеры 4х10 мм

В общем решил залезть в барабаны и посмотреть что там и как, все таки это тормоза.
Предварительно купил:
1) Комплект задних тормозных колодок PMC PLC-009 — 1 шт

2) Задний тормозной цилиндр FENOX K1956 — 2 шт

3) А так же как написал выше прикупил «Шайба 4.1х1.0 ВАЗ пружинная орнамента обивки двери 14195076» — 2 шт

В общем поднял машину на подъемнике, скинул колеса и начал разбирать. Барабаны снялись без особых усилий с двух сторон. Я их поддевал отверткой и снимал просто руками. Износ колодок практически отсутствует, но механизм подтяжки ручника не работает. Как раз отсутствует шайба пружинная

На схеме и на фото выше отмечено место установки шайбы, она должна быть под язычком, который отмечен номером 5 на схеме.

В итоге я снял колодки и увидел, что шайба на колодках есть, но как и писал про СТО выше механики не придали ей значения поставили колодки неправильно. Шайба у меня стояла, но получается с другой стороны колодки, то есть внутри.
Я снял колодки с другой стороны и увидел там ту же картину, шайба есть но так же установлена внутри.
Так как износ на колодка практически отсутствовал, то я одел шайбы и собрал все в обратном порядке.

Так же хотел еще обратить несколько важных нюансов про такую деталь как «распорная планка»:
1) В некоторых инструкциях я читал, что ее нужно всю отчистить от грязи и смазать. Я думаю что смазывать ее не надо, так как любая смазка наберет в себя пыль от колодок, смазка затвердеет и она заклинит. Я смазывать ее не стал. Разобрал, тщательно просто почистил и все собрал в обратном порядке.
2) Второй нюанс, это правильная установка этой планки. На картинке чуть ниже видно, что внутри есть усик, он как раз предназначен для того, что в него упирался язычок обозначенный на схеме выше под номером 5

Фото свои личные не делал, в гараже было темно. Взял картинки и схемы с интернета, но сделал обзор некоторых нюансов по замене задних тормозных колодок на на Авео Т250, так как я несколько раз снимал и одевал барабаны и прозанимался с задней осью часа три в общей сумме.

В итоге я только заменил тормозные цилиндры, а колодки я сдал обратно в магазин.
Если пост получился полезным, ставь «Нравится»!
Спасибо!

Замена задних тормозных колодок Шевроле Авео Т250

Стоит понимать, что толщина минимальная фрикционных накладок на задние тормозные системы составляет 0,5 мм. Если она меньше, то необходимо заменить колодки на новые. Статья расскажет, как поменять фрикционные накладки задних тормозных колодок на Chevrolet Aveo т250.

Видеоматериал

Видео наглядно покажет, как поменять задние тормозные колодки на Chevrolet Aveo т250

Процесс замены

Стоит понимать, что для того чтобы поменять задние тормозные колодки на Chevrolet Aveo т250 потребуются некоторые инструментарий. И так собираем — ключ для болтов колес, Посаде ж или отвертка с плоским лезвием, в обязательном порядке раздвижные пассатижи. И так, когда всё собрано можно приступить непосредственно к самому процессу замены:

  1. Ставим автомобиль на ровную поверхность и включаем первую передачу. В обязательном порядке установить упоры под передние колёса.
  2. Снимаем заднее колесо правое или левое.
  3. Откачиваем тормозную жидкость из бачка.
  4. Демонтируем задний тормозной барабан.
  5. При помощи пассатижей необходимо снять серьги регулятора зазора и верхнюю чашку пружины.
  6. Далее извлекаем второй палец стяжной пружины.
  7. Теперь можно непосредственно демонтировать серьгу регулятора зазора.
  8. После этого можно снять пружину рычага регулятора зазора.
  9. Демонтирована чашку и прижимную пружину. Для этого необходимо подливой опорную стойку нажать на чашку и повернуть на четверть оборотов.
  10. Теперь освободилась передняя колодка, которую можно отсоединить нижнюю стальную пружину.
  11. Снимаем переднюю колодку с автомобиля.
  12. Демонтируем распорную планку.
  13. По аналогии снимаем чашку прижимную пружину.
  14. При помощи пассатижей отжимаем трос наконечника разжимной рычаг.
  15. Снимаем вторую колодку.

Устанавливаем новые колодки в противоположном порядке

Выбор детали

Прежде чем покупать и устанавливать новые колодки тормозные задние на Chevrolet Aveo т250 необходимо понимать, что от качества данного изделия будет зависеть безопасность и торможения. Оригинальный каталожный номер задних тормозных колодок Chevrolet Aveo t250 — 96473229, 93740252, 93740251, 96473228, 95017074, 95231476 . Средняя стоимость изделия составляет 3000руб.

Кроме оригинальной детали задних тормозных колодок Chevrolet Aveo имеется ряда аналогов, которые можно устанавливать на автомобиль.

Вывод

Как видно со статьи поменять задние тормозные колодки на Chevrolet Aveo т250 можно не прибегать к условиям автосервиса, где это будут стоит значительные денег. Особое внимание стоит обратить на то, что задние тормозные колодки должны быть качественные, а соответственно и прослужат долго и верную жизнь.

Читайте также  Описание, как проверить и отрегулировать натяжение приводного ремня на nissan

Замена тормозных колодок тормозного механизма заднего колеса

Вам потребуются: ключ для гаек колес, пассатижи, отвертка с плоским лезвием, раздвижные пассатижи.

Минимально допустимая толщина фрикционных накладок тормозных колодок — 1,4 мм.

Замените колодки в следующих случаях:

  • толщина фрикционных накладок менее допустимой;
  • поверхность накладок замаслена;
  • фрикционная накладка непрочно соединена с основанием;
  • накладки имеют глубокие борозды и сколы.

ПРЕДУПРЕЖДЕНИЯ: Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки заменяйте одновременно в тормозных механизмах обоих задних колес. Недопустима замена передней и задней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

1. Включите I передачу в механической коробке передач или установите рычаг селектора управления автоматической коробкой передач в положение «Р» (парковка) и установите упорные бруски под передние колеса.

2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).

3. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны заменяемых тормозных колодок на опору. Снимите заднее колесо.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на отметке «МАХ» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

6. Наверните гайку регулятора зазоров до конца на резьбовой хвостовик распорной планки отверткой, опирая ее на край ступицы, как показано на фото.

7. Захватите пассатижами отогнутый конец верхней стяжной пружины.

8. . снимите его с паза серьги механизма регулировки зазора.

9. . и снимите верхнюю стяжную пружину.

ПРЕДУПРЕЖДЕНИЕ: При работе пассатижами будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

10. Снимите серьгу механизма регулировки зазоров.

11. . и распорную планку.

12. Удерживая хвостовик опорной стойки пассатижами, нажмите на шайбу, поверните ее на 90°.

13. . и снимите шайбу.

15. . и опорную стойку передней колодки.

16. Аналогично снимите шайбу, пружину и опорную стойку задней колодки.

17. Преодолевая сопротивление нижней стяжной пружины, выведите носки тормозных колодок из-за ограничителя нижнего упора, чтобы ослабить натяжение пружины.

ПРЕДУПРЕЖДЕНИЕ: Сразу же после снятия колодок со щита тормоза закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

18. Отсоединив отогнутый конец нижней стяжной пружины от передней колодки, снимите колодку.

20. Выведите наконечник троса привода стояночного тормоза из прорези разжимного рычага и снимите заднюю тормозную колодку.

21. Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.5). Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

ПОЛЕЗНЫЙ СОВЕТ: При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, шайбы и опорные стойки.

ПРИМЕЧАНИЯ: Детали распорной планки с регулятором зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора левая резьба, на правом — правая.

Передняя А и задняя Б колодки заднего тормозного механизма разные по конструкции (у передней колодки вместо пальца для присоединения разжимного рычага установлена ось серьги механизма регулировки зазоров). Помимо этого задние тормозные колодки в сборе с разжимными рычагами различаются как левая и правая.

22. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

ПОЛЕЗНЫЙ СОВЕТ: Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

23. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

ПРЕДУПРЕЖДЕНИЕ: Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

25. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.

26. Установите на место колесо. Проверьте легкость его вращения.

27. Аналогично замените тормозные колодки тормозного механизма другого колеса.

28. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).

Как поменять задние тормозные колодки в Шевроле Авео

Самостоятельная замена задних тормозных колодок в Шевроле Авео также как и замена передних тормозных колодок под силу даже начинающему автомобилисту. Достаточно иметь минимум инструмента и несколько часов свободного времени.

Задние тормозные колодки в Шевроле Авео выхаживают около 80-90 тыс.км, однако бывают исключения, например, на 50-60 тыс.км. случаются отрывы тормозных накладок от колодок.

Прежде чем приступать к замене задних колодок, предлагаем ознакомиться с принципом работы задних барабанных тормозов

Инструмент для замены тормозных колодок

Для того чтобы произвести замену задних тормозных колодок в барабанных тормозах Шевроле Авео вам понадобятся следующие инструменты:

  • Домкрат.
  • Ключ для снятия колес.
  • Молоток.
  • Отвертки крестообразная и плоская.
  • Плоскогубцы.

Порядок действий по замене задних тормозных колодок

  • Поставьте автомобиль на ровную поверхность т подложите под колеса упоры, предотвращающие его самопроизвольное движение.
  • Если вы поставили автомобиль на стояночный тормоз (ручник), отключите его.
  • Поддомкратьте заднюю часть автомобиля.
  • Снимите колесо.
  • Теперь нужно снять тормозной барабан. Для этого крестообразной отверткой открутите два болта (предварительно их можно обработать ВДшкой).

Снимите тормозной барабан

Если болты прикипели или отвертка слизала зубцы на их шляпках, воспользуйтесь дрелью, которой следует высверлить указанные болты.

Проблемы при снятии тормозного барабана

Для снятия барабана простучите деревянной рукояткой молотка по торцевой части тормозного барабана.
После снятия барабана,разберите тормозной механизм в следующей последовательности:
1.При помощи плоскогубцов или отвертки снимите верхнюю пружину.
2.Затем снимите пружину язычка, регулирующего зазор.
3.Снимите скобу и язычок.
4.На ведомой тормозной колодке плоскогубцами придавите переднюю часть фиксатора, проверните его ось и снимите сам фиксатор.
5.Снимите фиксатор на другой тормозной колодке.
6.Теперь можно отсоединить тросик ручника.

Перед установкой новых тормозных колодок следует снять со старых данную шайбочку и поставить ее на новые, т.к. без нее язычок, регулирующий зазор свою функцию будет выполнять некачественно.

Переставьте данную шайбочку со старых колодок

Также рекомендуется провести профилактику распорной планки – обработать наждачной бумагой имеющиеся шероховатости, разобрать ее и смазать, после чего скрутить без приложения усилий.

Устанавливаем тормозные колодки

3.Установите вторую тормозную колодку и прицепите нижнюю пружину. Затем закрепите колодку фиксатором.
4.Поставьте регулятор зазора между колодками, при этом зубец должен быть снаружи, т.к. на него ляжет хвост язычка регулировки зазора.

Устанавливаем регулятор зазора

5.Поставьте на место указанный язычок и прицепите пружину, при этом, натягивать ее пока не стоит.

Читайте также  Как снять, поменять и отрегулировать фару lada kalina (универсал, хэтчбек): замена и тюнинг лампы

Установите язычок, но пружину установите позже

6.Поставьте скобу.

7.Затем натяните верхнюю пружину и пружину язычка.

Натяните второй конец пружины

Тормозные колодки установлены

8.В конце закройте барабан и закрутите отверткой два болта крепления.

Установите тормозной барабан на место

Как, вы еще не читали? Ну, это зря…

Будем благодарны, если поделитесь публикацией в социальных сетях!

Руководства по ремонту Chevrolet Aveo: замена тормозных колодок тормозного механизма заднего колеса

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Chevrolet Aveo имеют маркировку B12-04-003.

Минимально допустимая толщина фрикционных накладок тормозных колодок – 0,5 мм.

Заменяйте колодки в следующих случаях:

  • толщина фрикционных накладок менее допустимой;
  • поверхность накладок замаслена;
  • фрикционная накладка непрочно соединена с основанием;
  • накладки с глубокими бороздами и сколами.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

  1. Включите I передачу и установите упоры под передние колеса.
  2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
  3. Снимите заднее колесо.
  4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

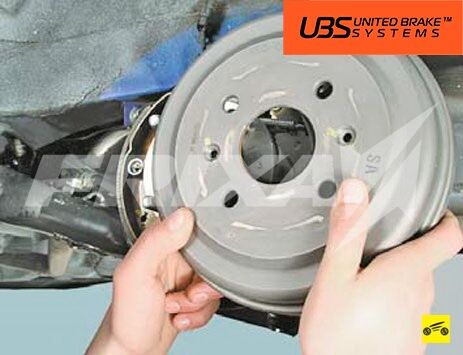

  1. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана»).

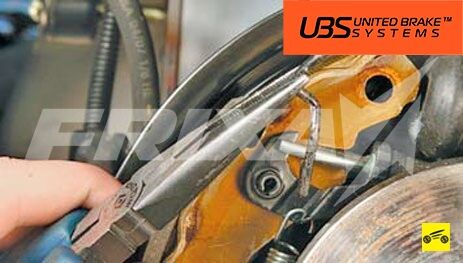

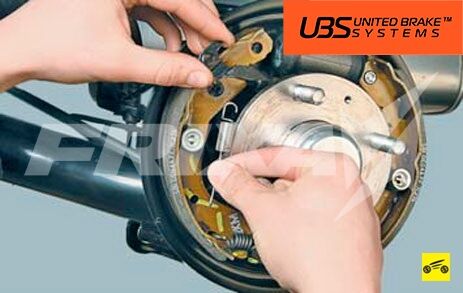

  1. Отцепите пассатижами от серьги регулятора зазора передний конец верхней стяжной пружины.

  1. . извлеките второй конец стяжной пружины из задней колодки и снимите ее.

  1. Снимите серьгу регулятора зазора.

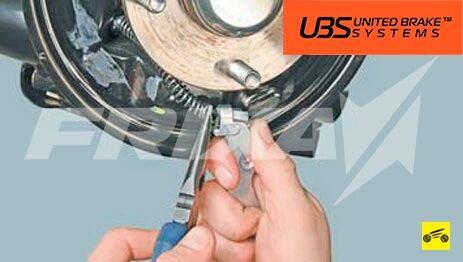

  1. Снимите пружину и рычаг регулятора зазоров.

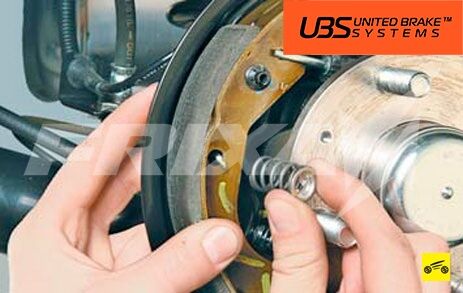

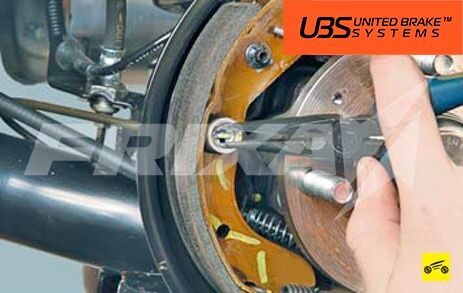

  1. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота.

  1. . и снимите чашку и прижимную пружину.

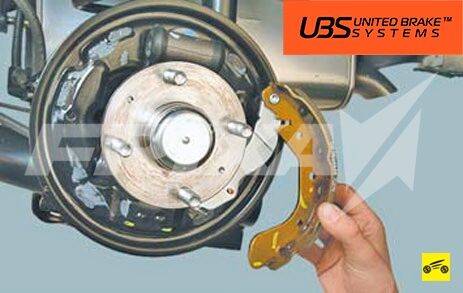

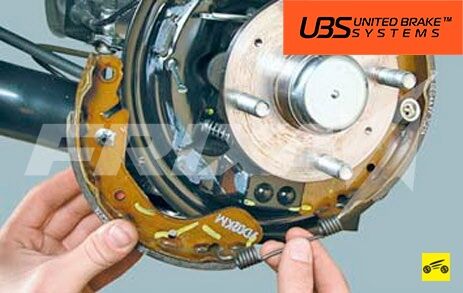

  1. Отведите переднюю колодку, отсоедините нижнюю стяжную пружину от колодок.

  1. Снимите опорную стойку.

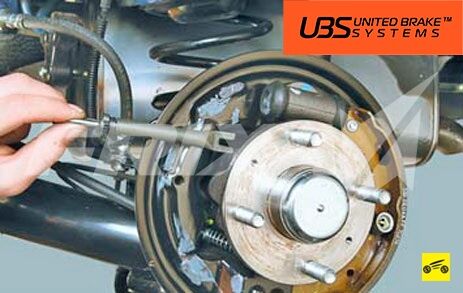

  1. . и распорную планку с регулятором.

  1. Аналогично снимите чашку и прижимную пружину задней колодки, отведите ее в сторону.

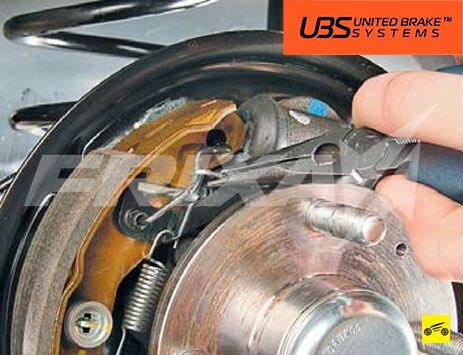

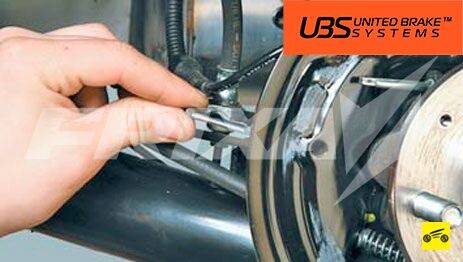

  1. Пассатижами отожмите пружину троса.

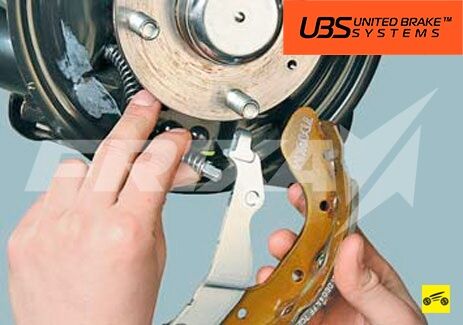

  1. . отсоедините наконечник троса от разжимного рычага и снимите заднюю тормозную колодку.

Сразу после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

  1. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

При каждой разборке тормозного механизма заменяйте новыми прижимные пружины, чашки пружин и опорные стойки.

Детали регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма (на левый и правый наконечники регуляторов нанесена маркировка «LH» и «RH» соответственно), не перепутайте их!

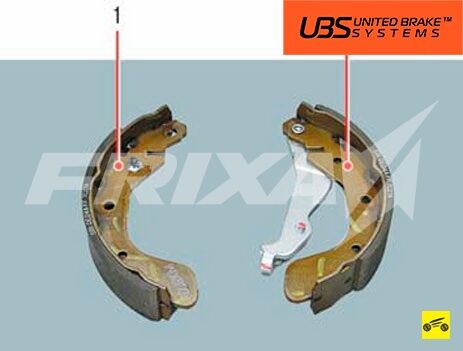

Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конструкции (к задней колодке с помощью заклепочной оси присоединен разжимной рычаг стояночного тормоза). Помимо этого тормозные колодки различаются как левые и правые.

  1. Нанесите на места трения передней и задней тормозных колодок о тормозной щит тугоплавкую смазку для тормозных механизмов.

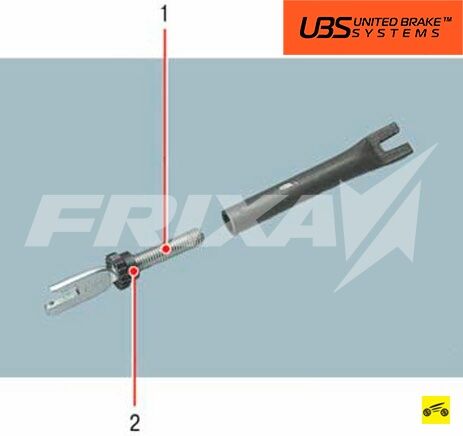

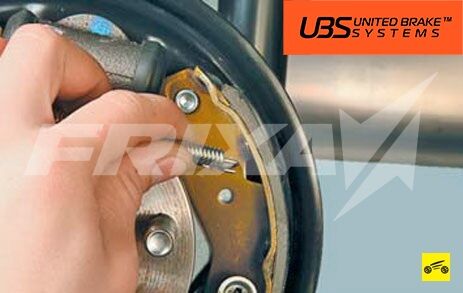

  1. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

Рекомендуем при замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров, если они начали корродировать, так как при дальнейшей эксплуатации коррозия может вызвать отказ регулятора зазоров.

  1. Освободите поршни рабочего цилиндра от фиксирующего приспособления, сожмите раздвижными пассатижами поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.

  1. Установите тормозной барабан (см. «Снятие и установка тормозного барабана»).
  2. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10–15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
  3. Установите на место колесо. Проверьте легкость его вращения.
  4. Аналогично замените тормозные колодки тормозного механизма другого колеса.
  5. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»)

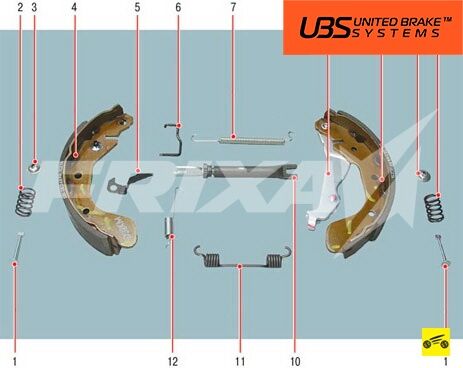

Детали тормозного механизма заднего колеса (показаны детали тормозного механизма с левой стороны): 1 – опорная стойка; 2 – прижимная пружина; 3 – чашка прижимной пружины; 4 – передняя колодка тормозного механизма заднего колеса; 5 – рычаг регулятора зазоров; 6 – серьга регулятора зазоров; 7 – верхняя стяжная пружина; 8 – разжимной рычаг стояночного тормоза; 9 – задняя колодка тормозного механизма заднего колеса; 10 – распорная планка с регулятором зазоров; 11 – пружина регулятора зазоров; 12 – нижняя стяжная пружина
