Буксует гидротрансформатор: причины, признаки и ремонт

Пробуксовывает гидротрансформатор АКПП: почему возникает проскальзывание гидротрансформатора

Как известно, подавляющее большинство так называемых «классических» гидромеханических АКПП отличаются высокой надежностью и имеют большой ресурс (при условии соблюдения ряда правил эксплуатации и обслуживания коробки автомат). Однако, гидротрансформатор или «бублик» АКПП, который является неотъемлемой частью данного агрегата и часто считается самой коробкой автомат, может выходить из строя намного раньше, чем сама автоматическая трансмиссия.

На практике, если говорить о многих современных автоматах, АКПП может пройти 200-250 тыс. км. и более, в то время как ГДТ нуждается в ремонте или замене уже к 120-150 тыс. км. При этом важно обращать внимание на признаки, которые указывают, что с гидротрансформатором АКПП возникли проблемы. В противном случае «бублик» может вывести из строя и коробку, что значительно усложняет ремонт и увеличивает расходы.

Зачастую, одним из важных симптомов, которые говорят о неисправности ГДТ, является пробуксовка гидротрансформатора. В этой статье мы поговорим о том, почему возникает пробуксовка гидротрансформатора, что это такое, а также как понять, что буксует гидротрансформатор во время диагностики АКПП.

Проскальзывание гидротрансформатора: почему происходит и основные признаки

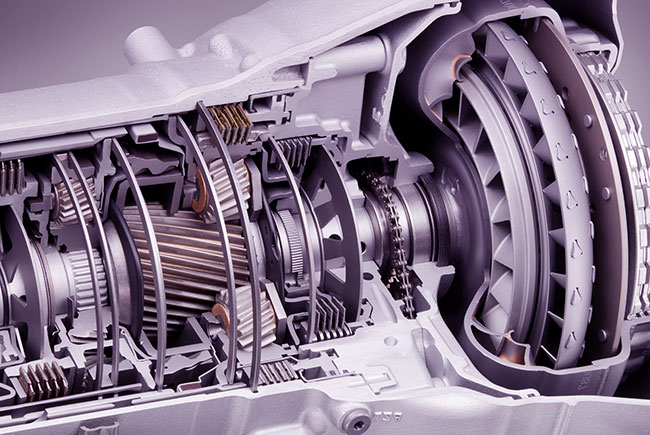

Итак, гидротрансформатор или гидромуфта АКПП представляет собой сцепление автоматической коробки передач. При этом данное устройство сильно отличается от привычного механического сцепления, которое устанавливается на МКПП и большом количестве роботизированных КПП с одним сцеплением.

Так вот, маховик раскручивает специальное насосное колесо, расположенное внутри гидротрансформатора. В результате масло проходит через реактор гидротрансформатора, затем попадает на турбину (турбинное колесо), заставляя ее вращаться. Турбина передает энергию на первичный вал АКПП. Как видно, гидротрансформатор играет роль сцепления между двигателем и коробкой, однако жесткой связи нет, так как энергия передается через масло.

Такое решение позволяет не только передавать, но и дополнительно преобразовывать крутящий момент от двигателя, что позволяет оптимизировать усилие, добиться мягкого включения передач АКПП, снизить вибрации, ударные нагрузки и т.д. Также в современных ГДТ активно используется блокировка гидротрансформатора.

Блокировка ГДТ необходима для минимизации потерь, неизбежно возникающих по причине отсутствия жесткой связи и передачи момента через жидкость внутри гидротрансформатора. Также к снижению КПД приводит и то, что рабочая жидкость (масло ATF) сильно разогревается. В двух словах, в определенных режимах внутри ГДТ срабатывает механическая блокировка, которая по своему принципу напоминает механическое сцепление.

• Как видно, устройство данного элемента достаточно сложное, а также работает ГДТ под нагрузками. Вполне очевидно, что часто возникают поломки и преждевременный износ. Зачастую, первые признаки неисправности гидротрансформатора выглядят так, что машина теряет в динамике, хуже реагирует на нажатие педали газа, увеличивается расход топлива и т.д.

Ранний признак проблем с ГДТ, когда обороты ДВС немного повышены при езде, то есть, например, если в норме на третьей передаче и скорости 60 км/ч было 2500 или 3000 об/мин при движении по ровной дороге, то стало 3500 и больше при движении в точно таких же условиях с той же скоростью (третья передача, ровная дорога, отсутствие дополнительной загрузки и т.д.).

Также среди начальных признаков можно выделить проскальзывание гидротрансформатора (пробуксовку гидротрансформатора). Если буксует гидротрансформатор или проскальзывает, это проявляется так, что, например, при езде на той или иной передаче и разгоне на ней обороты двигателя растут не плавно, а резко увеличиваются (подскакивают на 500-600 об/мин и выше).

• Более серьезными симптомами является то, что в сочетании с описанными выше признаками при включении режимов D или R появляется гул или вой в области коробки, причем шумы пропадают в режиме N или P, а также усиливаются при росте оборотов мотора во время движения автомобиля. Также водитель может заметить, что коробка «жестко» переключает передачи, заметны толчки, появилась вибрация, обороты двигателя сильно плавают при езде и т.д.

Если, например, автомобиль с АКПП стал плохо разгоняться, пропала динамика и коробка работает шумно, частой причиной является неисправность обгонной муфты реактора внутри ГДТ. Также нужно обратить внимание на симптом, когда при включении R или D не едет машина, причем водитель жмет на газ и обороты мотора явно повышаются, однако мотор крутится немного «тяжелее», чем при нажатии на газ на нейтральной передаче N.

Если определяется ошибка типа «муфта блокировки гидротрансформатора, нет передачи крутящего момента», это указывает на то, что буксует гидротрансформатор. Причины могут быть разными, хотя часто виновником оказывается клапан (соленоид) блокировки ГДТ, который «залипает» или полностью не работает. В любом случае, такая неисправность приводит к тому, что блокировка не срабатывает, передача момента не осуществляется напрямую, возникают потери в ГДТ, падает динамика разгона и т.д.

Дефектовка и ремонт гидротрансформатора

В случае появления признаков поломки «бублика», не следует сразу спешить менять ГДТ на новый или контрактный гидротрансформатор. С учетом высокой стоимости данного устройства, оптимально выполнить его переборку. Другими словами, нужно знать, где ремонтируют гидротрансформаторы с гарантией, а также продают отдельные детали (например, крышка гидротрансформатора, сальники и другие составные элементы).

При этом важно понимать, что во многих сервисах осуществляется только снятие гидротрансформатора и последующая установка, причем для ремонта «бублик» передается в другое место. Это значит, что если напрямую выйти на сервис, который сам ремонтирует гидротрансформаторы «под ключ», зачастую можно сэкономить до 15-25% на общей стоимости ремонта.

Также не следует приобретать новый гидротрансформатор по низкой цене. Для справки, новое устройство для самых простых АКПП стоит минимум 900-1000 у.е. Если же якобы новый «бублик» АКПП отдают заметно дешевле, под видом нового реализуется так называемый восстановленный б/у гидротрансформатор, который перед продажей попросту окрашен свежей краской.

• Сам ремонт гидротрансформатора является сложным процессом, в рамках которого герметичный корпус ГДТ сначала разрезается, после чего осуществляется мойка внутренних деталей и производится дефектовка. Затем изношенные и поврежденные элементы меняются на новые, восстанавливаются накладки блокировки гидротрансформатора, осуществляется замена сальников, уплотнительных колец и т.д.

При этом просто заварить корпус недостаточно, так как необходимо выполнять тщательную балансировку гидротрансформатора перед установкой на авто, чтобы исключить биение.

Что в итоге

С учетом приведенной выше информации становится понятно, что «бублик» АКПП (гидротрансформатор) является важнейшим элементом в устройстве коробок передач данного типа. Данное устройство не просто связывает между собой мотор и коробку подобно сцеплению, но и является преобразователем крутящего момента.

При этом оптимальным решением является своевременная диагностика, после чего выполняется ремонт гидротрансформатора коробки автомат, который позволяет полностью восстановить работоспособность устройства по цене до 30-35% от общей стоимости нового ГДТ.

Как правило, после качественного ремонта гидротрансформатор имеет ресурс около 60-70% по сравнению с новым. Главное, все работы должны выполнять опытные специалисты, которые имеют необходимое специализированное оборудование и предоставляют расширенную гарантию.

Блокировка гидротрансформатора АКПП: для чего нужна блокировка «бублика», признаки проблем с блокировкой, частые неисправности, связанные с блокировкой ГДТ.

Гидротрансформатор в устройстве АКПП: принцип работы и основные неисправности. Признаки проблем с гидротрансформатором автоматической коробки, ремонт ГДТ.

Течет сальник гидротрансформатора АКПП: основные признаки, возможные последствия течи масла через сальник ГДТ. Как заменить сальник гидротрансформатора.

«Бублик» (гидротрансформатор) коробки автомат: что это такое, назначение устройства, принцип работы. Неисправности «бублика» АКПП, симптомы, ремонт.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

Как проверить гидротрансформатор АКПП: основные признаки неисправности

Гидротрансформатор связывает АКПП и двигатель в транспортном средстве, поэтому чем раньше автовладелец обратит внимание на признаки неисправности, тем больше шанс вылечить его. Хоть это устройство является самым надежным в автомобиле и редко выходит из строя, водитель должен понимать, что ГДТ тоже не вечен. Незамеченная поломка в ГДТ может привести к полной замене автомата на новый или контрактный.

1. Что представляет собой гидротрансформатор АКПП
2. Устройство ГДТ
3. Блокировка
4. Принцип работы
5. Чем чревата езда без блокировки гидротрансформатора
6. Как проверить ГДТ АКПП
7. Признаки неисправности
8. Ремонт гидротрансформатора АКПП своими руками
9. Как продлить жизнь гидромуфте автоматической КПП

Что представляет собой гидротрансформатор АКПП

На сленге автовладельцев и опытных механиков это устройство называют бубликом. Прозвище появилось из-за схожести гидротрансформатора с хлебным изделием по внешнему виду. Чтобы понять на сколько важен этот аппарат в АКПП, нужно разобрать принцип работы гидротрансформатора и посмотреть на его устройство изнутри.

Некоторые автовладельцы называют его гидромуфтой. Это название ближе к нему и лежит в области механики. Происходит из-за того, что ГДТ соединяет двигатель и АКПП, выполняя роль сцепления.

Только две автоматические коробки поддерживают наличие гидротрансформатора. Это:

• автоматический тип или стандартный автомат;
• вариаторный тип коробки передач или CVT.

Устройство ГДТ

Гидротрансформатор представляет собой сложное устройство. Неисправности в любом из его комплектующих могут привести к тому, что автомобиль либо вообще не тронется с места, либо не сможет разогнаться.

Он меняет и передает крутящий момент на двигатель транспортного средства. Состоит из следующих элементов:

• насосное колесо, которое создает поток смазки. Масло течет и создает давление, заставляя вращаться следующие элементы;
• турбина вращается за счет потока масла, созданного насосным колесом;
• реакторное колесо, принцип работы идентичен турбине;
• муфта свободного хода или обгонная;
• блокировочная муфта.

ГДТ размещается между мотором и трансмиссией в отсеке полностью заполненным трансмиссионной жидкостью. Масло выполняет роль не только смазывающего средства, но становится «мокрым» сцеплением.

Неисправности ГДТ отрицательно влияют на следующие комплектующие АКПП:

• маслонасос;
• гидроблок;
• уменьшают жизненный ресурс всей коробки передач.

Важную роль в работе гидротрансформатора играет блокировочная муфта. Блокировка повышает экономичность расхода топлива автомобиля.

Блокировка

Когда будет происходить блокировка определяет электронный блок управления АКПП. А принцип ее функционирования состоит в торможении автомобиля и уменьшении скорости вращения гидротрансформатора. Таким образом крутящий момент передается напрямую от двигателя коробке. Происходит это до тех пор, пока снова не поменяется передача.

Блокировочная муфта состоит из:

• поршня с уплотнительными кольцами;
• крышки;
• ступицы, которая соединена с колесом и валом;
• двух ведущих дисков из стали;
• три ведомых дисков из металлокерамики.

Диски соединены в одном корпусе, которые находятся в тандеме с насосным колесом с одной стороны, а с другой с крышкой.

Внимание! Частичная блокировка может включаться при скорости в 20 километров в час на автомобилях современно типа.

У блокировочной муфты гидротрансформатора имеются недостатки:

• когда происходит блокирование гидротрансформатора, водитель может почувствовать эти удары или толчки (на примере недоработанных особенностей коробки DP0 от французского концерна «Пежо-Ситроен»);
• снижается плавность хода;
• быстро изнашивается фрикционный диск, смазка загрязняется и теряет свои свойства.

Положительные стороны блокировки – снижается количество потребляемого топлива транспортным средством.

Принцип работы

Гидротрансформатор может работать в трех режимах.

Дополнительные функции гидротрансформатора:

• бережет АКПП от появления неисправностей во время набора скорости и при резком торможении. Эту роль выполняет ATF и демпфер;
• увеличивает вращение. Во время разгона увеличивается крутящий момент в два раза, уменьшается скорость на выходном валу.

Внимание! Всю работу гидротнасформатора назначает ЭБУ. Он принимает и посылает сигналы на датчики. При возникновении неисправностей в гидротрансформаторе АКПП на приборной доске появятся соответствующие сообщения.

Чем чревата езда без блокировки гидротрансформатора

Срок службы гидротрансформаторов на АКПП рассчитан производителем от 200 тысяч до 300 тысяч километров пробега. Например, на мерседесах старых моделей, неисправности гидротрансформатора могут не проявляться в течение 500 тысяч километров пробега. АКПП Тойоты Марк 2 тоже не склонно быстро выходить из строя.

Эксперты советуют: «Если автомобиль начал дергаться во время разгона, плавно не переключает скорости – его необходимо сразу везти на технический осмотр». В нем износились накладки. А это значит, что блокировка уже не будет включаться вовремя.

Если засорился соленоид блокировки гидротрансформатора, который отвечает за силу прижатия, АКПП будет толкаться и пинаться. Транспортное средство будет потреблять большое количество топлива.

Продукты износа продолжат распространение по всей АКПП. Это приведет к загрязнению насоса, смазывающего средства. В итоге продукты износа будут действовать как абразивное средство на зубья фрикционов. Масло соответственно из-за сильного трения будет перегреваться. Как итог АКПП нужно будет заменить.

Бывает, что быстрее изнашивается насосное колесо или турбина в гидротрансформаторе. О том, как проверить, что повреждено в гидротрансформаторе, и неисправность ли в ГДТ причина всех проблем – в следующем блоке.

Как проверить ГДТ АКПП

Автовладельцев интересует, как проверить работу гидротрансформатора. Эксперты утверждают, что без разборки ГДТ проверка «бублика» невозможна. На мониторе приборной панели могут вылезать коды ошибки о неисправностях, аварийный режим, но окончательный вердикт может быть вынесен только после разбора ГДТ.

Так происходит потому, что большинство неисправностей случается на механическом уровне. Это требует разобрать каждую комплектующую по отдельности и осматривать визуально.

В домашних условиях, в гараже автовладелец сможет разобрать гидротрансформатор только в том случае, если хорошо понимает принцип работы и устройства аппарата. Необходимо иметь специальный станок, на котором можно зажать «бублик» и аккуратно разрезать его, чтобы добраться до внутренней части. А также понадобятся специализированные инструменты, чтобы определить неисправность и удалить ее.

Если автовладелец не силен в этом или не механик со стажем, то, при первых признаках неисправностей, лучше обратиться к опытным механикам на СТО. Какими могут внешние проявления поломки ГДТ АКПП в следующем блоке.

Признаки неисправности

Признаков серьезных неисправностей гидротрансформатора АКПП может быть несколько. Все они свидетельствуют о скорой поломке ГДТ и выходе из строя.

Признак. Слышен шум, напоминающий биение металлического предмета. При нагрузке он пропадает.

Проблема и решение. Износ подшипников, находящихся между турбиной и насосом. Чтобы удалить эти симптомы и устранить поломку, нужно разобрать гидротрансформатор и заменить подшипники.

Признак. Вибрация АКПП во время разгона выше 60 км/ч или движения автомобиля по ровной поверхности на большой скорости.

Проблема и решение. Загрязнения фильтрующего устройства. Потеря функциональных свойств смазывающего средства. Необходимо сделать полную замену ATF в АКПП и установить новый фильтр. Вполне возможно, что наступило масляное голодание. Необходимо проверить поддон АКПП на потеки.

Признак. Нет движения ни назад, ни вперед.

Проблема и решение. Оборвалось соединение турбины с валом АКПП. Для решения этой неисправности понадобится замена гидротрансформатора. В редких случаях можно обойтись просто заменой шлицевого соединения.

Признак. Автомобиль не может разогнаться и набрать необходимую скорость за короткое время.

Проблема и решение. Вышла из строя обгонная муфта. Необходимо разобрать гидротрансформатор и заменить ее.

Признак. Перегрев масла. АКПП дергается и пинается.

Проблема и решение. Например, при проблемах износа фрикционной накладки поршня блокировки гидротрансформаторного тормоза очень трудно заметить неправильную работу устройства. Из-за этого масло часто перегревается до 140 градусов Цельсия. Перегретая смазка вызывает уничтожает резину сальников ГДТ. Масло начинает течь.

В продолжение этой неисправности является полный износ накладки фрикциона. Ее клееная часть отрывается и путешествует по АКПП. Затем она оседает и приклеивается в неположенных местах вызывая засор. Засор мешает свободной циркуляции масла. Падает давление.

Поэтому и эксперты, и опытные механики на СТО просят автовладельцев проводить регулярное техническое обслуживание. При износе фрикциона – неисправность незаметна. Но в последствие она приводит к полной замене АКПП. Хотя на первоначальных этапах можно было обойтись только сменой накладки фрикциона.

К нечастым поломкам ГДТ относятся следующие проблемы:

• разрушение лопастей турбины и насосного колеса. Приводит к поломке ГДТ. Требуется его полная замена. Проблема определяется только после вскрытия;
• клин обгонной муфты;
• разблокировка обгонной муфты;
• перегрев с разрушением ступицы.

«Бублик», убийца АКПП: что ломается в гидротрансформаторах и как их чинят

Казалось бы, это чисто гидравлический узел и ломаться там нечему, разве что протечь может… Но нет, современный гидротрансформатор много сложнее в устройстве, чем картинка в старом учебнике и скорее является узлом с ограниченным сроком службы, после чего должен пройти процедуру восстановления. Что же с ним происходит, что у него внутри и как это починить?

Как устроен «бублик»?

Основной задачей гидротрансформатора всегда было преобразование крутящего момента и оборотов: он работает как гидравлический редуктор, который умеет снижать обороты и повышать крутящий момент с коэффициентом трансформации до 2.4. Основана его работа на передаче энергии через поток жидкости — в данном случае трансмиссионного масла, которое мы все знаем как ATF (automatic transmission fluid).

Коленчатый вал мотора связан с насосным колесом, которое разгоняет жидкость и отправляет ее на турбинное колесо. Турбинное колесо в свою очередь связано с коробкой передач. Жидкость раскручивает турбинное колесо и отправляется обратно на насосное. Но перед этим она попадает на лопатки направляющего аппарата, выполненного в виде колеса-реактора, которые ускоряют поток жидкости и направляют его в сторону вращения.

Таким образом поток жидкости ускоряется до тех пор, пока скорости вращения насосного и турбинного колес не выравниваются, и тогда гидротрансформатор переходит в режим гидромуфты, при котором преобразования крутящего момента не происходит, а направляющий аппарат начинает свободно вращаться, не мешая току жидкости.

Чем больше разница скоростей вращения турбинного и насосного колес, тем больше ускоряется ток жидкости, но при этом она начинается нагреваться, а КПД гидротрансформатора падает — больше энергии уходит в нагрев. Когда же скорости вращения колес выравниваются, то в передаче момента через жидкость с большими потерями смысла нет.

Поэтому со временем в гидротрансформаторы стали внедрять элементы обычного фрикционного сцепления, основанного на трении. Называется это блокировкой гидротрансформатора. Суть блокировки — в соединении входного и выходного валов, чтобы передавать момент напрямую. Без нее старые машины с АКПП, как говорится, «не ехали».

На самых старых конструкциях блокировка срабатывала автоматически, за счет давления рабочей жидкости, но с появлением АКПП с электронным управлением функция стала управляться отдельным клапаном. Говорить же о способах реализации блокировки нужно в отдельной статье, потому что их великое множество. Но смысл один — соединять валы и временно исключать из цепочки передачи крутящего момента трансмиссионное масло.

А вскоре на фрикционы блокировки возложили задачи, сходные с задачами обычного сцепления механической КПП — при разгоне они немного смыкались, пробуксовывая и помогая передавать крутящий момент, а сама блокировка стала срабатывать очень рано, чтобы уменьшить потери в гидротрансформаторе. Собственно, современные гидромеханические «автоматы» уже нельзя назвать классическими — это уже некий гибрид.

И чем мощнее становились двигатели, тем сильнее нагревалась жидкость в ГТД, тем сложнее было обеспечить его охлаждение, и тем больше работы по передаче крутящего момента старались переложить на сцепление блокировки.

Что ломается в гидротрансформаторе?

Раз есть сцепление внутри «бублика», значит, оно изнашивается — вечных фрикционных пар не бывает. К тому же продукты их износа загрязняют внутренности ГТД, поток горячей жидкости с абразивом «выедает» металл лопаток и других внутренних частей. Также потихоньку стареют, выходят из строя от перегрева или просто разрушаются уплотнения-сальники, а иногда выходят из строя подшипники или даже ломаются лопасти турбинных колес.

Продукты износа фрикционной накладки попадают и в саму АКПП, ведь охлаждение ГТД идет прокачкой масла через насос коробки и общий теплообменник. А в гидроблоке АКПП (о нем нужно рассказывать отдельно) есть еще много разных мест, где грязь может что-то забить или жидкость может проточить лишние отверстия, повредить соленоидные клапаны, замкнуть проводники…

В общем, со временем ГТД становится основным источником «грязи» в АКПП, которая обязательно выведет ее из строя. У некоторых АКПП проблема осложняется тем, что материал накладок «приклеен» к основе, и по мере износа в жидкость начинают попадать клеющие вещества, ускоряя процессы загрязнения в разы.

Таким образом, поживший «бублик» нужно менять или ремонтировать, пока он не сломал всю коробку передач. К слову, старые АКПП, у которых блокировка срабатывала редко, только на высших передачах или ее не имелось вовсе, имеют заметно большие интервал замены масла и ресурс.

Наиболее печальный случай

К чему это приводит, можно увидеть на примере широко распространенной 5-ступенчатой АКПП Mercedes 722.6. Она ставилась на несколько десятков моделей Mercedes-Benz, Jaguar, Chrysler, Dodge, Jeep и SsangYong c 1996 года и ставится по сей день.

В этой коробке передач гидротрансформатор блокируется на всех передачах, и специальный клапан регулирует его прижатие. Даже при плавном разгоне включается частичная блокировка, а при резком блокировка включается почти сразу. Машина получается экономичной и динамичной.

Буксует гидротрансформатор: причины, признаки и ремонт

За что отвечает гидротрансформатор в автомат коробке

Гидротрансформатор характерен для двух типов коробок передач: АКПП и вариатор CVT. Фактически, гидротрансформатор АКПП является сцеплением, соединяя трансмиссию и двигатель. При этом ГДТ преобразует крутящий момент, обеспечивая плавность переключения передач.

Современные гидротрансформаторы под управлением ЭБУ «следят» за давлением рабочей жидкости, частотой и правильностью вращения лопастей, а также другими параметрами.

Что касается устройства гидротрансформатора, корпус ГДТ смонтирован в картере гидромеханической передачи и получает привод на шестерни согласующего редуктора. Гидротрансформатор включает в себя четыре основных элемента.

• Насосное колесо, соединенное с шестерней и получающее привод от согласующего редуктора и корпуса гидротрансформатора.
• Турбинное колесо, жестко закрепленное на фланце турбинного вала, являющиеся одновременно ведущим элементом планетарной коробки передач.
• Статор, он же реактор, соединенный с осью, неподвижно закрепленной на картере через обгонную муфту свободного хода. Муфта имеет наружную обойму с фигурными заклинивающими пазами, к которым пружинками поджимаются ролики. Наружная обойма муфты жестко связана с реактором и вращается с ним как одно целое. Внутренняя обойма муфты установлена на шлицах оси и подвижно закреплена в картере гидромеханической передачи.
• Механизм блокировки (фрикционные блокировки ГДТ). Этот узел состоит из корпуса, поршня с уплотнительными кольцами, крышки образующим вместе с поршнем полость заполняемую маслом, ступицы жестко соединенной с колесом и валом, двух ведущих стальных и трех ведомых металлокерамических дисков и корпуса, жестко скрепленного болтами с одной стороны с насосным колесом, а с другой с крышкой. Корпус имеет внутренние зубья для установки ведущих дисков. Во фрикционе ведущие и ведомые диски укладываются через один, причем первым к опорной поверхности укладывается диск с металлокерамическим покрытием, имеющим внутренние зубья.

При работе гидротрансформатора лопаточная система реактора насосного и турбинного колес образует внутренний круг циркуляции, который заполнен маслом (жидкость ATF).

ГДТ работает в трех режимах:

• режим трансформации крутящего момента;
• режим гидромуфты;
• режим блокировки;

Режим трансформации используется при старте машины с места, при разгоне или подъеме, а также при движении по бездорожью. При этом режиме работы ГДТ реактор неподвижен. Насосное колесо своими лопатками направляет потоки масла на лопатки турбинного колеса и приводит его в движение, но с относительно меньшей скоростью.

На выходе из лопаток турбинного колеса потоки масла ударяются в неподвижные лопатки реактора. За счет реактивной силы потоков масла крутящий момент увеличивается.

В режиме гидромуфты, вследствие уменьшения нагрузки на турбинном валу, частота вращения турбинного и насосного колес выравнивается. Реактор начинает вращаться в одном направлении с турбинным и насосным колесами. Режим гидромуфты используется при движении автомобиля по ровным дорогам с определенной скоростью.

Режим блокировки включается, как правило, после режимов гидромуфты на всех передачах. При переключении передач блокировка автоматически отключается. В режиме блокировки в полость бустера фрикционной блокировки поступает жидкость АТФ.

Жидкость перемещает поршень, сжимает пакет дисков, жестко соединяя между собой турбинное и насосное колесо. В результате колеса начинают вращаться как одно целое. Режим блокировки включается при движении автомобиля по ровным дорогам в целях уменьшения расхода топлива, на крутых спусках и т.д.

Чем чревата езда без блокировки гидротрансформатора

Так, а зачем эта блокировка нам нужна? – Она является фрикционным компонентом ГТР. На скоростях за 60 км/ч, когда необходимость в непосредственной работе гидротрансформатора отпадает, она включается и соединяет двигатель с коробкой подобно обычному сухому сцеплению. Иначе говоря, блокировка призвана повысить КПД «бублика».

Если гидротрансформатор с маслом внутри имеет полезность около 70-80%, то с блокировкой эта цифра уже стремится к 100-процентному КПД. Другое дело! Но за такое техническое решение, как всегда, приходится чем-то платить; Со временем фрикционная накладка блокировки истирается и тут начинаются проблемы. Давайте о них.

Срок службы гидротрансформаторов на АКПП рассчитан производителем от 200 тысяч до 300 тысяч километров пробега. Например, на мерседесах старых моделей, неисправности гидротрансформатора могут не проявляться в течение 500 тысяч километров пробега. АКПП Тойоты Марк 2 тоже не склонно быстро выходить из строя.

Эксперты советуют: «Если автомобиль начал дергаться во время разгона, плавно не переключает скорости – его необходимо сразу везти на технический осмотр». В нем износились накладки. А это значит, что блокировка уже не будет включаться вовремя.

Если засорился соленоид блокировки гидротрансформатора, который отвечает за силу прижатия, АКПП будет толкаться и пинаться. Транспортное средство будет потреблять большое количество топлива.

Продукты износа продолжат распространение по всей АКПП. Это приведет к загрязнению насоса, смазывающего средства. В итоге продукты износа будут действовать как абразивное средство на зубья фрикционов. Масло соответственно из-за сильного трения будет перегреваться. Как итог АКПП нужно будет заменить.

Бывает, что быстрее изнашивается насосное колесо или турбина в гидротрансформаторе. О том, как проверить, что повреждено в гидротрансформаторе, и неисправность ли в ГДТ причина всех проблем – в следующем блоке.

Дефектовка и ремонт гидротрансформатора

В случае появления признаков поломки «бублика», не следует сразу спешить менять ГДТ на новый или контрактный гидротрансформатор. С учетом высокой стоимости данного устройства, оптимально выполнить его переборку. Другими словами, нужно знать, где ремонтируют гидротрансформаторы с гарантией, а также продают отдельные детали (например, крышка гидротрансформатора, сальники и другие составные элементы).

При этом важно понимать, что во многих сервисах осуществляется только снятие гидротрансформатора и последующая установка, причем для ремонта «бублик» передается в другое место. Это значит, что если напрямую выйти на сервис, который сам ремонтирует гидротрансформаторы «под ключ», зачастую можно сэкономить до 15-25% на общей стоимости ремонта.

Также не следует приобретать новый гидротрансформатор по низкой цене. Для справки, новое устройство для самых простых АКПП стоит минимум 900-1000 у.е. Если же якобы новый «бублик» АКПП отдают заметно дешевле, под видом нового реализуется так называемый восстановленный б/у гидротрансформатор, который перед продажей попросту окрашен свежей краской.

• Сам ремонт гидротрансформатора является сложным процессом, в рамках которого герметичный корпус ГДТ сначала разрезается, после чего осуществляется мойка внутренних деталей и производится дефектовка. Затем изношенные и поврежденные элементы меняются на новые, восстанавливаются накладки блокировки гидротрансформатора, осуществляется замена сальников, уплотнительных колец и т.д.

При этом просто заварить корпус недостаточно, так как необходимо выполнять тщательную балансировку гидротрансформатора перед установкой на авто, чтобы исключить биение.

Как проявляются неисправности

Первый признак неисправности ГДТ – пробуксовка. Если у вашей машины в какой-то момент резко поднимаются обороты двигателя, а потом падают, но все это не сказалось на скорости, у вас проблема. Не заметили эту мелочь? Дальше будет хуже. Начнутся толчки, рывки, пинки, машина перестанет газовать и начнет расходовать топливо с двойным усердием.

Еще один признак поломки ГДТ – стабильно повышенные обороты двигателя. Поэтому всегда запоминайте, на каких оборотах с какой скоростью едет машина в нормальном режиме (не загруженная, не в горку и не под горку).

• И знос блокировки часто выражается следующим образом: п ри плавном разгоне автомобиля до 60-80 км / час автомобиль начинает подергиваться. ело в том, что при исправной блокировке ГДТ на таких скоростях происходит ее включени е . .О бороты двигателя падают, но само переключение на следующую ступень не происходит. В случае же неисправности, блокировка не зацепляется за двигатель , а начинает проскальзывать. Крутящий момент с двигателя передается дерганно , что и вызывает такое поведение автомобиля.
• Следующий признак неисправности блокировки гидротрансформатора чаще проявляется на мерседесовских АКПП . Во время начала движения, при переключении трансмиссии в режим Drive , машина сама по себе пытается внатяг тронуться вперед при нажатом тормозе. Так происходит в плоть до заглохшего мотора , ведь б локировка гидротрансформатора подключается и душит его .

С неисправным гидротрансформатором автомобиль все еще может ездить до некоторых пор. Но стоит также учитывать, что такой ГТР оказывает негативное влияние и на всю остальную трансмиссию. В частности, проблем добавляют продукты износа блокировки, о которой мы только что говорили. Этот мусор вместе с маслом разносится по всей коробке и повреждает живые агрегаты.

Особенно губителен клеевой слой, на котором накладка блокировки и держится. Он «лютый», а потому, все-таки сорвавшись с места, потом этот клей намертво залипает там, где не надо. Так что, уважаемые автолюбители, если вы заприметили, что какие-то из этих признаков проявляются на вашем железном коне, лучше не откладывать ремонт гидротрансформатора в долгий ящик. Пока ящик этот не стал гробом для всей АКПП с последующим капитальным ремонтом автоматической коробки передач.

Что в итоге

С учетом приведенной выше информации становится понятно, что «бублик» АКПП (гидротрансформатор) является важнейшим элементом в устройстве коробок передач данного типа. Данное устройство не просто связывает между собой мотор и коробку подобно сцеплению, но и является преобразователем крутящего момента.

При этом оптимальным решением является своевременная диагностика, после чего выполняется ремонт гидротрансформатора коробки автомат, который позволяет полностью восстановить работоспособность устройства по цене до 30-35% от общей стоимости нового ГДТ.

Как правило, после качественного ремонта гидротрансформатор имеет ресурс около 60-70% по сравнению с новым. Главное, все работы должны выполнять опытные специалисты, которые имеют необходимое специализированное оборудование и предоставляют расширенную гарантию.

Блокировка гидротрансформатора АКПП: для чего нужна блокировка “бублика”, признаки проблем с блокировкой, частые неисправности, связанные с блокировкой ГДТ.

Гидротрансформатор в устройстве АКПП: принцип работы и основные неисправности. Признаки проблем с гидротрансформатором автоматической коробки, ремонт ГДТ.

Течет сальник гидротрансформатора АКПП: основные признаки, возможные последствия течи масла через сальник ГДТ. Как заменить сальник гидротрансформатора.

“Бублик” (гидротрансформатор) коробки автомат: что это такое, назначение устройства, принцип работы. Неисправности “бублика” АКПП, симптомы, ремонт.

Гидротрансформатор АКПП (конвертер крутящего момента, ГДТ). Назначение, устройство гидротрансформатора, принцип работы и особенности.

Как реализовано сцепление в устройстве трансмиссии на автомобилях с АКПП по сравнению с механической или роботизированной КПП. Особенности и отличия.

С учетом того, что гидротрансформатор технически состоит из целого ряда комплектующих, как и в случае с другими механическими узлами автомобиля с ГДТ также могут возникнуть проблемы.

При этом данный узел связывает ДВС и АКПП, а также передает крутящий момент на коробку. По этой причине неисправности гидротрансформатора напрямую связаны с корректной работой автоматической трансмиссии автомобиля.

Буксует гидротрансформатор причины

У вас проблема с гидротрансформатором АКПП? Хотите купить/совершить обмен/замену или ремонт? Мы можем предложить Вам полный спектр услуг, связанных с гидротрансформатором/гидромуфтой АКПП.

Работа/принцип гидротрансформатора заключается в следующем:

Корпус гидротрансформатора крепится через переходную пластину к маховику двигателя и вращается вместе с ним, раскручивая масло внутри гидротрансформатора насосным колесом. Масло проходит через реактор гидротрансформатора и попадает на турбину, вращая её. Турбина, в свою очередь уже вращает первичный вал АКПП. Тем самым, гидротрансформатор исполняет как бы роль сцепления между двигателем и коробкой.

Признаки неисправности гидротрансформатора могут быт такими:

При включении D или R слышен гул в районе коробки, который усиливается при добавлении газа.
Вибрация или плавание оборотов во время движения (особенно это относится к коробке 6HP26)
Машина стала очень плохо разгоняться, потеряла динамику – на это может влиять неисправность обгонной муфты реактора, который находится внутри гидротрансформатора.

Машина при включённой R или D никуда не едет, хотя обороты двигателя растут. Кажется, что включена нейтраль в коробке – возможное свидетельство срезанных шлицов турбины гидтротрансформатора.

Машина при включении D глохнет или пытается заглохнуть. Проблема может заключаться в блокировке гидротрансформатора. Чаще всего такое бывает на Mercedes, на некоторых старых моделях Land Cruiser и на Subaru.

Буксует гидротрансформатор причины

Мы можем помочь Вам снять/установить на машину гидротрансформатор. Это непростая операция, и лучше не делать её своими руками или в сервисах, которые ранее не имели дело с АКПП, т.к. при неправильном выполнении работ есть риск повредить как сам бублик АКПП, так и коробку передач, что нам уже неоднократно приходилось видеть. Последствия плачевны – это повторный, уже более серьёзный ремонт гидротрансформатора и частичный ремонт коробки передач.

После снятия гидротрансформатора с машины можно приступать к его ремонту. Обратите внимание, что очень много предлагающих данные услуги не делают их самостоятельно, а являются посредниками, которые накинут Вам сверху ремонта ещё свои несколько тысяч рублей. Для ремонта гидротрансформатора АКПП необходимы специальные знания, опыт и оборудование. Сделать ремонт гидротрансформатора самостоятельно и своими руками дома/в гараже не представляется возможным вообще. При попытках такого ремонта можно только усугубить ситуацию и потратить приличную сумму на восстановление механизма после этих попыток. Цена ремонта гидротрансформатора зависит от его поломок и в среднем составляет 4-6 тысяч рублей, после самостоятельного «ремонта» может понадобиться покупка нового гидротрансформатора, а это обычно не менее 1000 евро. Если Вам предлагают новый гидротрансформатор за 10-20-30 тысяч рублей – Вас обманывают и продадут Вам гидротрансформатор БУ, покрашенный из баллончика краской, чтобы выглядел как новый. Буксует гидротрансформатор причины.

Ремонт гидротрансформатора заключается в разделении его корпуса на две части посредством срезания сварного шва. Далее, все внутренности тщательно моются и после этого осматриваются на предмет повреждений. Потом меняются все необходимые детали, переклеивается/ремонтируется блокировка гидротрансформатора, заменяется сальник и уплотнительные кольца. В некоторых случаях, когда имеется течь гидротрансформатора (например на Рено/пежо DP0/АL4 или крайслер 3.3L), заваривается или меняется его корпус. Далее гидротрансформатор заваривается с соблюдением всех заводских параметров и проверяется. Только после этого он может быть установлен на машину.

Иногда происходит течь сальника насоса в районе гидротрансформатора. Мы поможем Вам устранить и эту проблему.

На видео обычный среднестатистический результат нашего ремонта — биение 6 сотых миллиметра при допустимом биении в 3 десятых.
